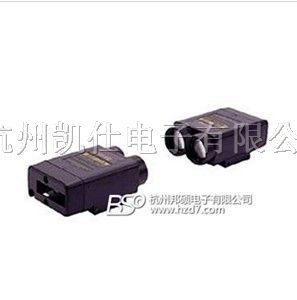

*、紧凑型、重量轻、小尺寸, 44 x 84 x 130.3mm!
长距离, 100m and 200m!
也提供同尺寸的400m 型!
特点
- 实际传输距离是2倍于标称值，可以实现高*性资料传输.
- 接口方式有很多种, RS-232C, RS-422, current-loop和RS-422/RS-485 multi-drop,等。
- 提供受光量低下由于*某些故障如光轴移位或镜面肮脏。
- 可以容易地使用光轴检测器或检测终端检查光轴调整。
规格
|
型号 |
BWF-11A/11B |
BWF-21A/21B |
BWF-31A/31B |
BWF-41A/41B |
|
传输距离 |
100m |
200m |
100m |
200m |
|
指向角 |
±2° |
±1° |
±2° |
±1° |
|
传输方式 |
全双工双向传输 | |||
|
传输速度 |
DC to 19.2kbp | |||
|
接口 |
RS-232C/RS-422 | |||
|
调制方式 |
FSK调制 | |||
|
调制频率 |
A 型(传输:5.5Hz, 受信:6.0Hz), B 型(传输:6.0Hz, 受信:5.5Hz) | |||
|
电源 |
12 - 24VDC(允许操作电压 10 - 30VDC) |
12 - 24VDC(允许操作电压 10 - 30VDC) | ||
|
消耗电流 |
≤150mA(12VDC时), 80mA or less(when 24VDC) |
40mA | ||
|
指示灯 |
电源, carrier detect, 数据输入, 数据输出, 受光量level margin(红色LED) | |||
|
报警输出 (ARM) |
ON when light-receiving level margin 1.5 times or more and OFF when it is 1.5 times or less, Photo-coupler(35V, 50mA) | |||
|
受光量水平输出 |
0 to 5V(与受光量成比例) | |||
|
连接 |
接头型(25 pin D-sub接头),电源用 M3 螺丝端子 | |||
|
环境照度 |
≤20,000lux(日光/白炽灯) | |||
|
Ambient temperature/humidity |
-10 to +50 degrees C, ≤85%RH(不结冰) | |||
|
*护结构 |
IP60(IEC), 如果采用选件可达IP64 | |||
注) 有关current-loop和multi-drop接口请洽。
外部尺寸
输入/输出电路
连接
|
电源端子(M3 screw 端子) |
对直流电源型确定把 +V 连接至左边的端子。 DC power provides on connector for interface too. Connect either one. |
接口接头
|
接口 |
Pin No. |
*号 |
功能 |
|
RS-232C |
2 |
SD |
Tran*ission data |
|
3 |
RD |
Reception data | |
|
8 |
CD |
Reception carrier detect | |
|
21 |
SD OFF |
Tran*ission s* | |
|
RS-422 |
14 |
+SD |
Tran*ission data(+) |
|
15 |
-SD |
Tran*ission data(-) | |
|
16 |
+RD |
Reception data(+) | |
|
17 |
-RD |
Reception data(-) | |
|
18 |
+CD |
Reception carrier detect(+) | |
|
19 |
-CD |
Reception carrier detect(-) | |
|
12 |
+SRD OFF |
传输/受信 s*(+) | |
|
13 |
-SRD OFF |
传输/受信 s*(-) | |
|
Level |
6 |
LEVEL |
受光量level输出 |
|
7・20 |
SG(OV) |
信号接地 | |
|
报警 |
4 |
ARM |
报警输出 (ARM) |
|
5 |
ARM COM(OV) | ||
|
电源 |
11 |
+VIN |
DC 电源（电压10 - 30VDC) |
|
23 |
-VIN(OV) |
Note) 不要把电源0V 连接至信号接地(SG).
