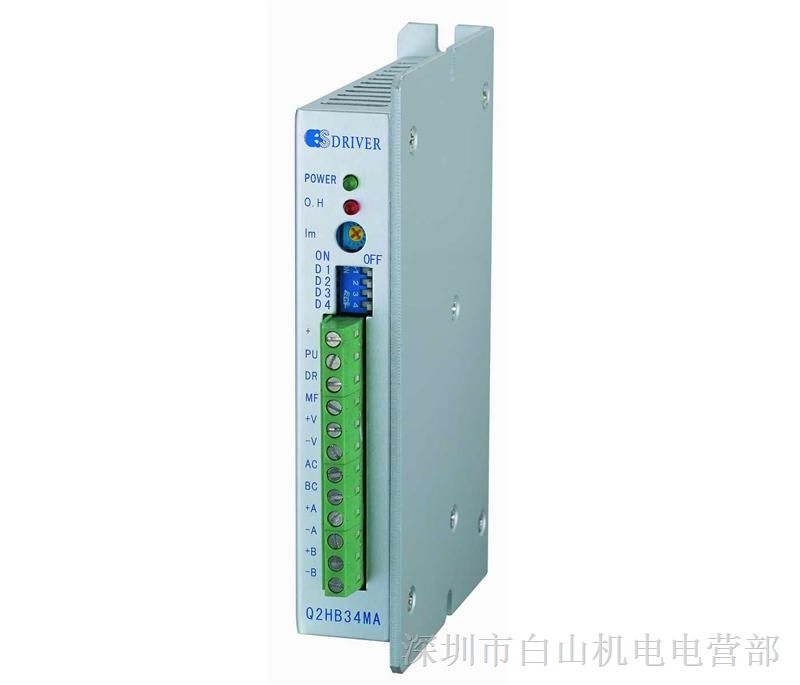

步进电机驱动器Q2HB34MA原装

型号/规格：
Q2HB34MA
品牌/商标：
白山

发布询价信息

普通会员

企业名：深圳市白山机电电营部

类型：生产企业

电话： 0755-88296511

手机：13826593065

联系人：成政

QQ：

邮箱：bsjd1997@126.com

地址：广东深圳深圳市龙华镇横岭工业二区28栋

产品分类

新品上架

商品信息

针对具体型号给您详细资料，提供技术支持！！！

欢迎您来电咨询成先生

：0755– 传真0755–

、（在线）

广东省内可快递代收款！我公司均有现货，可以*接到订单*内发货！

Q2HB34MA(B)为等角度恒力矩细分型驱动器，驱动电压DC12-40V，适配6或8出线，电流在3A以下，外径42-86mm的各种型号二相混合式步进电机。该驱动器内部采用*的控制电路，用此电路可以使电机噪音减小，电机运行更平稳，电机的*性能可*30％以上，而驱动器的发热可减少50％。广泛运用于雕刻机、
激光打标机、激光内雕机等分辨率较高的小型数控设备上。

特点
◆ *、*格
◆ 设有4档等角度恒力矩细分，*高64细分
◆ *高反应频率可达200Kpps
◆ 步进脉冲*过100ms时，线圈电流自动减半
◆ 双*恒流斩波方式
◆ 光电隔离信号输入/输出
◆ 驱动电流从0.5A/相到3A/相连续可调
◆ 单电源输入，电压范围：DC12~40V

！注意
1、*不要将电源接反，输入电压不要*过D*0V。
2、输入控制信号电平为5V，当高于5V时需接限流电阻。
3、驱动器温度*过70度时故障指示灯O.H亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器。
4、此型号驱动器由于采用*的控制电路，故*须使用6出线或8出线电机。

Q2HB34*细分设定表
STEP/REV <, DIV align=center>2000 4000
D4 ON OFF ON OFF
D3 ON ON OFF OFF

引脚功能说明
标记*号功能注释
POWER 电源指示灯驱动器输入电源通电时，该指示灯亮。
O.H 故障指示灯过热保护及过流时，该指示灯亮。
Im 电机线圈电流设定电位器调整电机相电流，逆时针减小，顺时针*。
+ 输入信号光电隔离公共正端接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻。
PU 步进脉冲信号下降沿*，每当脉冲由高变低时电机走一步。输入电阻220Ω，要求：低电平0-0.5V，高电平4-5V，脉冲宽度>2.5uS.
DR 方向控制信号用于改变电机转向。输入电阻220Ω，要求：低电平0-0.5V.
MF 电机释放信号 *（低电平）时关断电机线圈电流，驱动器停止工作，电机处于自由状态。
+V 输入电源正端 DC12-40V
-V 输入电源负端
AC、BC 电机接线
+A、-A
+B、-B
