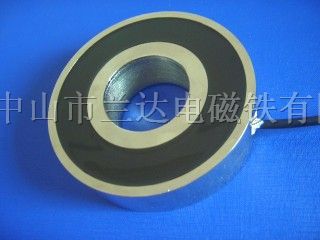

小型起重电磁铁
种类 软磁性材料 电流特性 直流
品牌 landa 型号 H3045
用途 起重 规格尺寸 Φ30*H45(mm)
工作电压 12/24DC(V) 初吸力 12(N)
中山市兰达电磁铁*厂是一家*电磁铁制造厂家,位于*型企业密集的中山市,靠近广州、深圳、香港、澳门等城市。兰达电磁铁厂主要从事电磁铁的设计、研发、制造及相关技术服务。
工厂拥有一支经验丰富、勇于*的团队,为客户提供*佳的设计方案及*完善的技术支持,*能提供优良性能的产品。
我们的目标就是为客户提供*比的产品,让客户实惠让自身发展,*终*双赢。工厂秉承“简化管理、效率优先、质量至上、*服务、诚实守信、合理利润”的经营理念,与各方客户、供应商建立的合作伙伴关系,诚心合作。
我厂产品凭借质量优势和良好的服务成功进入欧美市场,获得广大客户的一致好评。海外市场一直稳步上升,外销份额逐渐*,竞争力进一步*。
电磁铁基本知识
电磁铁是一个带有铁心的通电螺线管,电磁铁的磁性大小与通电电流与螺线管的匝数有关。磁铁工作原理:电磁铁的工作原理就是采用电磁感应原理,主要运用毕奥-沙瓦定律与基尔霍夫定律进行磁场设计、计算。
电磁铁的特点是:电磁铁本身有无磁性, 可以通过通断电流来控制,磁性的大小可以改变电流的大小来控制,磁*的方向有电流的方向决定。
电磁铁应用范围
各类小型精密电磁铁及电磁铁应用组件,作为自动控制系统的执行器件,已被广泛应用于工业自动化控制、办公自动化、*器械等各个领域。如办公设备、影像器材、银行设备、包装机械、*器械、食品机械、纺织机械、自动分拣机、自动柜员机、自动售货机、卡片打孔器、电磁锁、各种遥控装置、制动装置、计数装置、门禁系统等。
电磁铁选型主要参数
客户选用或定做所需的电磁铁需要考虑以下的技术参数:
1.外形:安装电磁铁位置所能容纳的*大尺寸:长;宽;高,
2.电磁铁的*大行程及其吸力要求,断电后的复位力要求
3.提供给电磁铁的电源*大电压;电流?电压稳定性,交流/直流供电,能否提供正;负脉冲电源?
4.电磁铁是否需要长期不间断工作;断续工作,每次*长的通电时间及两次通电之间*短的间歇;
5.电磁铁的用途,使用电磁铁的环境*要求,如温度; 湿度; 冲击; 振动; 加速度等
电磁铁的分类方法
1.按动作方式:
保持式 如电磁离合器、电磁卡盘、起重电磁铁等
吸引式 各种自动电器继电器、接触器、电磁阀门、电动锤、电铃等
2. 照激磁线圈供电的种类: 直流、交流
3.按照动作速度:快速动作、正常动作、延缓动作
4.按衔铁的运动方式:直动式、转动式
5.按磁路的形状: 开路导磁体如螺管式;闭路导磁体如盘式(起重电磁铁)、拍合式、Ⅱ型、Ⅲ型(及E型)、装甲螺管式
注: 一般在工业上根据结构,可以简单的合并为三大类型:
拍合式: 盘式、Ⅱ型从原理上可归到此类,该类行程*短
螺管式: 行程*长
E型: 行程介于上两者之
电磁铁设计的*需参数
电磁铁设计的*需参数
一、行程的概念:
动铁芯相对于*吸入位置的位移,见下面的图示:
二、力量:
电磁铁通电就会产生力量, 在相同功耗下,不同大小的行程位置力量的大小不同;在行程相同情况下,不同功耗力量也会不同;不同的功耗对应不同通电率(既是占空比)。通常规律是:⑴行程↑力量↓(⑵功耗↑力量↑。在电磁铁应用时,应考虑*性能,即对力量的测试应是电磁铁在*通电率下,温升稳定后所测得的力量即为电磁铁的力量,一般情况下,初始力量是温升稳定后力量的1.5倍左右。如产品的通电率很低(*只有几次通断,而且时间*短)则可将*系数降*1.2倍。
三、通电率:
通电率的概念如下公式所示。即表示通电时间(On time)除以一个周期的时间(On time + Off time),通电率的通俗叫法为占空比。例如:一个电磁铁的通电时间为1秒,断电时间为3秒,那么它通电率就为 1/(1+3)=25%
通电率是一个*重要的参数,因为当电磁铁被激励是会导致线圈发热,如果发热过大会烧毁线圈。负载周期或者*长通电时间, 以及电磁铁的功率和散热决定了电磁铁工作时的温升,同时也决定了通电率。
四、*缘等级
电磁铁工作温升, 和工作时的环境温度决定了电磁铁需要的*缘温度等级. 有以下等级分类:
A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃
五:电源类型及功率
不同的输入电流波形决定了电磁铁的工作模式: 应用中可能有的是: 交流AC/直流DC (恒压源, 恒流源, 电瓶, 干电池, DC 发电机, 电容), 整流滤波方式, 电压范围, *大可供电流等因素利用二*管整流。
电磁铁应用中, 交流电磁铁可以直接用交流电。直流电磁铁则*须采用整流器转换为直流. 输出力量在*范围内和电流(功率)成比例. 电磁铁*磁饱和后力量*随电流(功率)*. 同样, 温升和电流(功率)成正比.
六、电磁铁的保护措施
如某些*场合,电磁铁需要采用一些*要的保护措施,如增加过热保护,过流保护以及电磁铁驱动控制电路的保护。
七、环境因素和寿命
环境条件因素 以及 寿命需要 是在电磁铁用料和表面处理方式选择式的重要考虑因素. 环境因素包括: 温度, 湿度, 磁场或电场; 气体, 液体和固体污染或腐蚀.冲击震动, 振动等.
八、连接方式: 安装, 电源, 负载. 和尺寸
安装连接: a). 外部螺栓 b). 电磁铁外壳上的螺丝孔 c). 卡槽嵌入电源连接 a). 引线 b). 引线 + 端子 c) Pin 脚 D. 187 快连脚. E. 其它
使用吸盘式电磁铁的注意事项
吸盘式电磁铁在通电状态下可产生强劲吸附力,把它安装在自动化设备中可对被吸附物体起到停止或者移动动作用。广泛应用于自动化配送生产线、分拣机器、机械手、试验设备、*设备、研磨、切削等自动化*生产线上材料或者产品的输送、传送、控制,省电省力,**,并可进行远程操作。
使用注意事项:
一.被吸附物体表面应尽可能平整。
二.被吸附物体面积不宜小于电磁铁吸合面。
三.被吸附物体*须是可导磁的材料,如电工纯铁、低碳钢、矽钢片等。
四.被吸附物体*须具有*的厚度(5mm以上),一般情况不能低于电磁铁壁厚。
:*
