800V 10000UF干式储能脉冲电容器

发布询价信息

普通会员

产品分类

新品上架

商品信息 更新时间：2013-11-11

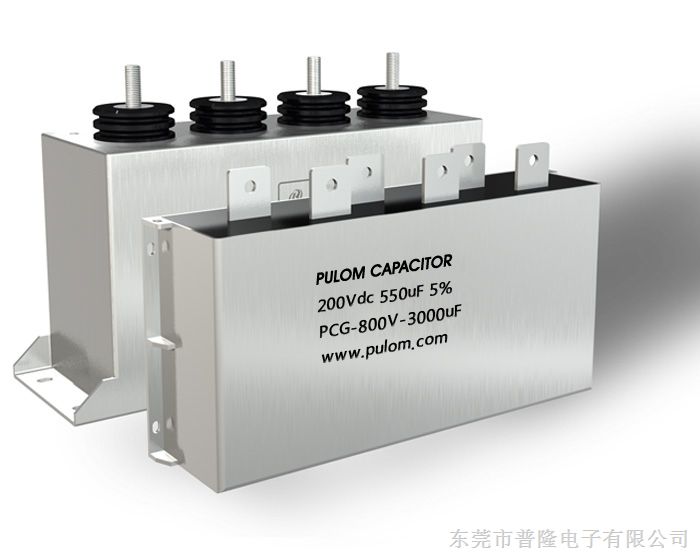

PULOM CAP PCL/PCG直流滤波电容器

产品特点

应用于直流滤波电路中，可替代电解电容

等效串联电阻小，能承受大的纹波电流

自感小

有自愈性

寿命长

树脂灌封直流支撑电容器

应用场合

风能发电、太阳能发电用变频器上

交通工具，如：电动车和混合动力车

焊接设备，电梯，电机驱动，直流支撑电容器

技术要求

Reference Standard引用标准	GB/T 17702,IEC61071,AEC-Q200
气候类别Climatic Category	40/105/56
工作温度范围Operating Temperature Range	-40℃~+105℃
额定电压Rated Voltage	450VDC
额定容量Rated Capacitance	1000μF
电容量允许偏差Capacitance Tolerance	±10%
耐电压Voltage Proof	Between Terminals	675VDC 10s
	Between Terminals and Case	3000VAC 10s@50Hz
介质损耗Tan δ₀	≤0.0002 @100Hz
IR×C_N	≥5000S
等效串联电阻ESR（10kHz）	0.4mΩ
自感Ls	15nH
热阻（热点到外壳） R_thhc（Θ_hotspotto Θ_case）	1.0K/W
最大纹波电流值Max.ripple Irms	135A
Over Voltage	495V(30% of on-load-dur)
	515V(30min/day)
	540V(5min/day)
	585V(1min/day)
	675V(30ms every time, 1000 times during the life of the capacitor)
Max. Altitude	2000m
最大电极扭矩Max. Torque of Terminals	5Nm
最大电安装扭矩Max. Torque of Installation	10Nm
预期寿命Lifetime Expectancy	50,000 hours（U_N，Θ_hotspot=85℃）；15,000hours（U_N，Θ_hotspot=105℃）
尺寸 Dimension（l×w×h）	275×72×70
