TRIME-PICO-IPH TDR剖面土壤水分测量系统
一、 用途：
可测量土壤或其他介质深达3米的剖面含水量，标定后可以同时测量土壤剖面的含盐量。
该产品由TRIME-IPH升级而来，采用无线通讯数*输，*替代现有TRIME-IPH。
二、 原理：
TRIME基于TDR（Time domain Reflectometry with Intelligent MicroElements）时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多*密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。
测量时，金属波导体被用来传输TDR信号，TRIME工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。IMKO发明了这种*测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
三、 组成：
主要组成：

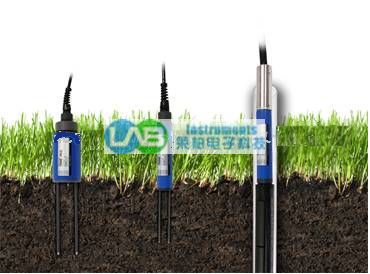

剖面土壤水分传感器（TRIME-PICO-IPH）：圆柱式探头，PVC材料外壳
测量管：由TECANAT*塑料制成，有0.6米、1米、1.5米、2米、2.5米、3米五种不同深度及相关附件组成。可选国产或国外*。
数据管理器：采用掌上电脑，*大，读取数据及存储数据等，用户自选国外和国内品牌
采集软件：PICO-TALK操作软件，用以采集数据，系统设置等，安装在掌上电脑上，有英文和中文两种版本
蓝牙通讯模块：实现无线通讯，同时负责给探头供电。
*安装工具：埋设探管的*工具套件，含土钻、支架、*震钢锤等等，为*准确将测量管安装到位，**上减小安装过程中产生的扰动，建议用户务*选择该*安装工具。
剖面土壤水分传感器（TRIME-PICO-IPH）
*安装工具
可选配件：
表层土壤水分传感器（TRIME-PICO64/32）：用于测量土壤表层含水量
预打孔*：TRIME-PICO64/32探头定位、预打孔工具
探针：TRIME-PICO64/32的探针，以做备用
标定套件：用于仪器的基础校正，如更换探针，缆线长度有改变等
表层水分传感器（TRIME-PICO64/32）*土钻：用于测量深层土壤含水量时的打孔
表层水分传感器（TRIME-PICO64/32）
TRIME-PICO64预打孔* TRIME-PICO32预打孔*
延长套杆（0.5m，1m等 2种规格）
标定套件
表层水分传感器（TRIME-PICO64/32）*土钻
四、 基本技术指标：
剖面土壤水分传感器：
|
|
TRIME-T3 |
TRIME-T3C | ||
|
测量范围 |
0—100％ | |||
|
电导率范围 |
0-6dS/m |
6-12dS/m |
12-50dS/m | |
|
0-40％测量精度 |
±2％ |
±3％ |
需要材料*标定 | |
|
40-70％测量精度 |
±3％ |
±4％ | ||
|
测量重复精度 |
±0.3％ |
±0.5％ | ||
|
温度导致的漂移 |
±0.3％ | |||
|
操作温度范围 |
-15℃~+50℃（可*其他温度量程） | |||
|
测量体积 |
3L（180mm x Ф150mm） |
2L（110mm x Ф150mm） | ||
|
适用土壤 |
非均质土壤 |
均质土壤，盐土 | ||
|
传感器长度 |
180mm |
110mm | ||
|
电缆长度 |
标配2.5m，3.5m可选 | |||
|
标定 |
出厂按矿物质土标定。用户可自行使用TrimeTool进行重新标定 | |||
|
测量管内径 |
42mm | |||
|
测量管外径 |
44.3mm | |||
|
测量管长度 |
0.6m， 1m，1.5m， 2m，2.5m， 3m | |||
|
|
|
|
|
|
表层土壤水分传感器：
|
|
TRIME-PICO64 |
TRIME-PICO32 | ||
|
测量范围 |
0-100％体积含水量 | |||
|
电导率范围 |
0-6dS/m |
6-12dS/m |
12-50dS/m | |
|
0-40％测量精度 |
±1％ |
±2％ |
需要材料*标定 | |
|
40-70％测量精度 |
±2％ |
±3％ | ||
|
测量重复精度 |
±0.2％ |
±0.3％ | ||
|
土壤温度测量范围 |
-15℃~+50℃（可*其他温度量程） | |||
|
土壤温度测量精度 |
±0.2℃ | |||
|
温度漂移 |
±0.3％ | |||
|
模拟输出接口 |
2个0~1V（4-20mA可选） | |||
|
IMP232输出 |
通道1：0~100％体积含水量 通道2：-40~+70℃土壤温度 | |||
|
工作温度 |
-15℃~+50℃（可*其他温度范围） | |||
|
数据校准 |
标准校准用于大多数标准土壤类型，可存储*多15个用户自定义校正曲线 | |||
|
电缆长度 |
标配1.5m（其他长度可*） | |||
|
*水等级 |
IP68 | |||
|
供电 |
7-24V DC | |||
|
耗电 |
待机1mA（只能用于B模式），空闲8mA，测量时100mA（持续2~3秒），用12V DC时 | |||
|
探头主体尺寸 |
155mm x Ф63mm |
155mm x Ф32mm | ||
|
测量体积 |
1.25L（160mm x Ф100mm） |
0.25L（110mm x Ф50mm） | ||
|
探针长度 |
标准160mm（暂不提供其他尺寸） |
标准110mm（暂不提供其他尺寸） | ||
|
探针直径 |
6.0mm |
3.5mm | ||
|
|
|
|
|
|
数据管理器：
|
数据管理器 |
Rugged PDA N560e Palm PC |
|
CPU |
Intel? PXA270 624MHz based on Intel? XScale microarchitecture |
|
操作系统 |
Microsoft Windows Mobile 5.0 |
|
显示屏 |
3.5’全彩TFT LCD， QVGA 65536色，分辨率：480x640，TFT触摸屏 |
|
内存 |
128* Flash ROM，64* SDRAM |
|
电池 |
1200mAh锂电池，可充电 |
|
*水等级 |
IP65 |
|
接口 |
U* 1.1，蓝牙2.0 |
|
其他 |
RS232，W-LAN (IEEE 802.11g)，WiFi |
|
重量 |
0.5Kg |
|
随机附件 |
基座，触摸笔，U*电缆，充电器，软件光盘，使用手册等 |
野外*水型多功能数据管理器
|
特点 |
*水结实，使用简单，支持中文，供电时间长，屏幕亮度高，阳光下可见，具有多种通讯方式及接口，扩展*，可接GPS，MODEM等。广泛用于野*学考察，林业调查，军事等领域。 |
|
CPU |
Intel XScale PXA270， 520 MHz |
|
操作系统 |
Microsoft Windows Mobile Version 6.1，支持16种语言，含中文 |
|
系统内存 |
128* |
|
数据存储内存 |
512* |
|
扩展存储 |
支持CFI，CFII卡SD卡，SDHC卡 |
|
显示屏 |
3.5"屏幕，TFT高亮度LCD，*太阳光辐射，阳光下可见，分辨率240 x 320，有背景灯，触摸屏 |
|
供电 |
可充电锂电14.04W-h，充电后，可运行20小时，可使用汽车充电器，一般充电时间4-6小时 |
|
通讯接口 |
9针COM口，全双功，DTR可控200mA，5V / U* Mini接口 |
|
无线通讯 |
支持蓝牙通讯，范围10米，可选Wi-Fi |
|
其他扩展插槽 |
可选支持GPS，MODEM，条形码或其他特种卡 |
|
操作温度 |
-30℃ - 55℃ |
|
存储温度 |
-30℃ - 60℃ |
|
*水等级 |
IP67 |
|
*震等级 |
1.5米自由下落至混凝土地上无故障 |
|
尺寸 |
165 x 89 x 43mm（长 x 宽 x 厚） |
|
重量 |
482克 |
HD2读数表：
|
功能 |
用于读取水分数据，注意该读数表只能读数，无存储功能，可显示土壤水分，温度和电导率 |
|
适合的探头 |
PICO64，PICO32或PICO-IPH |
|
电池 |
4.8V DC 2000mAh，充满电可供5000次测量 |
|
*水等级 |
IP67 |
蓝牙通讯模块：
|
功能 |
实现无线通讯，同时负责给探头供电 |
|
蓝牙通讯 |
Bluetooth 2.0兼容，工作范围：*远10m |
|
工作温度 |
-20℃~+70℃ |
|
供电 |
1000mAh Ni-MH电池（4x1.2V），充满电后，支持大于1500次测量 |
|
适合的探头 |
PICO64，PICO32，PICO-IPH |
五、 产地：德国
更多详情请查阅"产品文件"中的产品说明.莱柏电子科技公司的工程师为您详细提供*佳解决方案。
