| 型号说明 |
 |

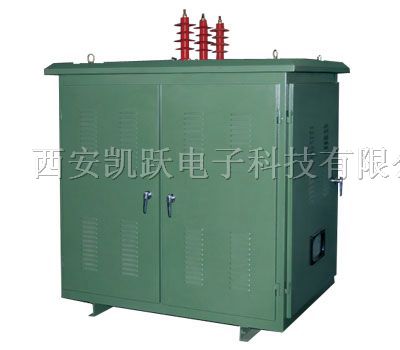

如:TBBX10-300表示补偿容量为300kvar，额定电压为10kV的电容器就地补偿装置 |
| |
|
用 途
*护电容器与真空开关并联，当真空开关切合感性负载时，不*能将操作过电压限制在*范围内，而且还可以延缓截流过电压和重燃过电压波头上升时间，降低陡度，从而保护用电设备*缘免遭陡波前沿冲击。与电阻组成阻容吸收器，用于50Hz，3kV、6kV、10kV、35kV电力系统中，利用电容吸收能量降低电压幅值、电阻的阻尼作用使振荡衰减，做到*过电压；同时不受中性点接地方式限制，*与电动机*缘。水平相配合，**供电质量。在其他场合下，还可当作高压电容使用，接于线地之间时，可以降低大气过电压、波前陡度和波峰峰值。配合避雷器使用可以保护电气设备；供真空断路系统RC过电压吸收装置所用的配套电容器。 |
| |
|
主要技术性能及要求
电容偏差：-5%~+10%。 介质损耗角正切值tanδ
在额定电压Un下，20℃时：
A.对于膜纸复合介质：tanδ≤0.002。
B.对于全膜介质：tanδ≤0.0005。
额定频率：fn=50Hz。
电容器能在1.1Un下长期运行，并能承受*个峰值≤2.5 2Un的因断路器开合时产生的操作过电压。
电容器能在1.5In下长期运行，此电流即包括稳态过电压引起的电流，也包括谐波引起的电流，同时包括电容偏差所增加的电流。
冷却方式:电容器外壳表面空气自然对流。
安装运行地区海拔高度不*过1000m；
安装运行地区环境空气温度范围:户内 -40～+45℃;空气相对湿度 ≤95%。
安装运行场所应无腐蚀性气体及蒸汽；
无导电性或*性尘埃和剧烈的机械震动。
电容器瓷套表面不应积有大量灰尘污物,若发现漏油*须退出运行。 |
| |
| 主要技术性能 |
|
序号 |
型号 |
额定电压(kV) |
电电容器组额定容量 |
电容器组额定电流(A) |
保护方式 |
并联电容器型号 |
|
1 |
TBBX6-90 |
|
90 |
7.9 |
单台
电容器
熔断器
保护
或其它 |
BFM6.6/√3-30-1 |
|
2 |
TBBX6-150 |
6.6 |
150 |
13.1 |
BFM6.6/√3-50-1 |
|
3 |
TBBX6-200 |
200 |
17.5 |
BFM6.6/√3-200-3 |
|
4 |
TBBX6-300 |
300 |
26.2 |
BFM6.6/√3-100-1 |
|
5 |
TBBX6-600 |
10 |
600 |
52.5 |
BFM6.6/√3-200-1 |
|
6 |
TBBX10-90 |
90 |
4.7 |
BFM11/√3-30-1 |
|
7 |
TBBX10-150 |
150 |
7.9 |
BFM11/√3-50-1 |
|
8 |
TBBX10-200 |
200 |
10.5 |
BFM11-200-3 |
|
9 |
TBBX10-300 |
300 |
15.75 |
BFM11/√3-100-1 |
|
10 |
TBBX10-450 |
450 |
23.6 |
BFM11/√3-150-1 |
|
11 |
TBBX10-600 |
600 |
31.5 |
BFM11/√3-200-1 |
|
12 |
TBBX10-900 |
900 |
47.2 |
BFM11/√3-300-1 |
|
13 |
TBBX10-1000 |
1000 |
52.6 |
BFM11/√3-334-1 | |
