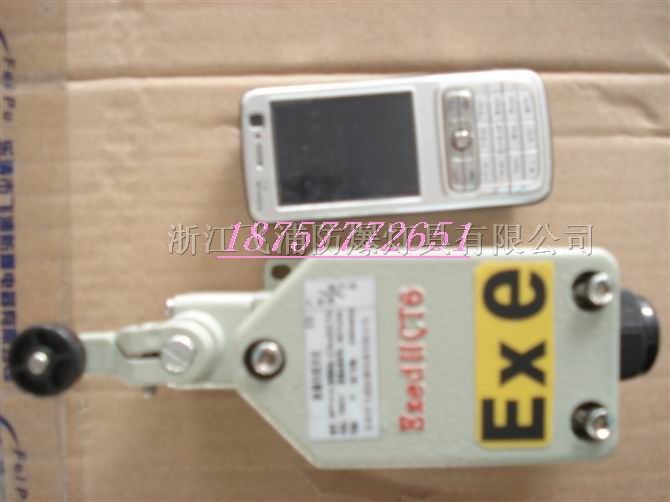

8077/1-20*爆行程开关

用途
　　供交流50Hz，电压至550V，直流电压至500V的电路中作反应工作机械的行程，控制其运动方向或行程大小之用。

■结构简介
　　行程开关由外壳（壳体，盖），传动头和隔爆型微动开关等组成。外壳为增安型结构，采用含镁量不大于0.5%的轻铝合金压铸而成，表面环氧粉末涂复，外形美观且具有耐冲击等优良性能。微动开关固定的壳体内，传动头装在壳体的上端随着杠杆的转动或顶杆的移动，从而实现开关触头的开或闭，盖与壳身之间设有密封圈，并用不锈钢螺钉紧固，可*外壳的*护等级*IP54。
　　隔爆型微动开关，结构紧凑，**，体积小，通断能力和寿命指标高是具有*水平的配套元件。

■技术数据
　　行程开关额定*缘电压为交流500伏，约定发热电流为10安，其余基本参数见表1和表2的规定。类别  额定工作电压（V）  额定工作电流（A）  电缆外径（mm）  *爆等级  *护等级  触头形式
常分  常分
交流AC  500  10  φ9～φ15.5  Ex  ed.Ⅱ*6  EExde.Ⅱ*6  IP54  1  1
直流DC  500  0.12  1或or1
220  0.50  1或or1
24  7  1  1

型号  动作行程(mm)  *行程(mm)  差程(mm)  操作力(kg)
8077/1-20  ＜5(mm)  ＞4(mm)  ＜3(mm)  ≯61.8
8077/1-11  ＜40°  ＞30°  ≤25°  ≯13.7
