BC1磁盘变阻器 150W500Ω 瓷盘变阻器

25W

10R 20R 50R 100R 500R 1K

50W

10R 50R 100R 150R 500R 1K

100W

10R 50R 100R 500R 1K

150W

10R 20R 50R 100R 200R 500R 1K

300W

10R 20R 50R 100R 150R

500W

10R 20R 50R 100R 300R

BC1型旋臂线式电阻器，是采用合金电阻丝绕于圆环形陶瓷骨架上后用高温釉烧结固定，磁盘中心配以转轴带动电刷在电阻体上，从而获得变化的电阻值。

BC1变阻器具有功率大、耐潮湿、调节范围大等优点。适用于低频交流或直流电气设备中作调节控制电压、电流或可调节的负载电阻等用。

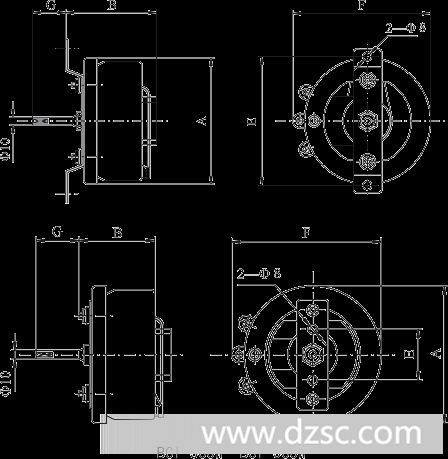

安装尺寸：

单位：mm

技术参数：

1、变阻器*限工作电压：1000V：*缘电压 2500V

2、变阻器温升：25-100W的品种≤300K；≥150W 的品种： ≤350K

3、滑动行程：25-50W品种：280&plu*n; 5 ° ； ≥100W品种：300&plu*n; 5 °

4、阻律规律，线性偏差：在整个行程内，阻律变化成直线型规律，线性偏差不大于&plu*n;10%

5、变阻器控制轴在不小于90%的行程内转动5000周，变阻器应无可见损伤

6、变阻器承受高温时为40℃的交变湿热6个星期
