MINI-PS-100-240AC/24DC/1
菲尼克斯
企业名：上海积进自动化工业设备有限公司
类型：经销商
电话： 021-34273201
手机：13621871267
联系人：金生
QQ：
邮箱：1798801238@qq.com
地址：上海上海市梅陇路35弄

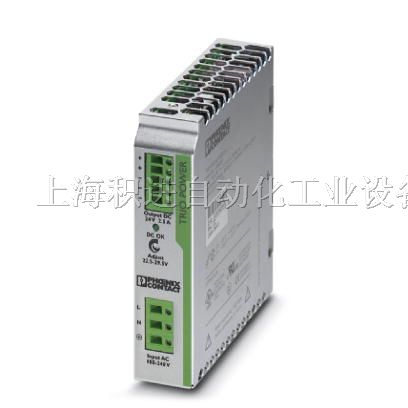

24V DC/1A DIN导轨安装式电源，初级开关模式，*
输入数据
| 额定输入电压 | 100 V AC ... 240 V AC |
|---|---|
| AC输入电压范围 | 85 V AC ... 264 V AC |
| DC输入电压范围 | 90 V DC ... 350 V DC |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 电耗量 | 大约 0,5 A (85 V AC) |
| 大约 0,2 A (264VAC) | |
| 大约 0,4 A (90 V DC) | |
| 大约 0,1 A (350 V DC) | |
| 冲击电涌电流 | < 15 A (典型) |
| 电源故障旁路 | > 20 ms (120 V AC) |
| > 110 ms (230 V AC) | |
| 输入熔断器 | 1,25 A (慢熔断，内部) |
| 额定输出电压 | 24 V DC ±1% |
|---|---|
| 输出电压的设置范围 | 22,5 V DC ... 28,5 V DC (>24V持续容量) |
| 输出电流 | 1 A (*60°C) |
| 1,3 A (带POWER BOOST功率裕度) | |
| 并连 | 是，用于配置冗余系统和增加输出功率 |
| 串连 | 是 |
| 残波 | < 100 mVSS |
| 峰值切换电压额定负载 | < 100 mVSS (20MHz) |
| *大空转功耗 | < 1 W |
| *大额定负载功率损耗 | < 4,5 W |
| 宽度 | 22,5 mm |
|---|---|
| 高度 | 99 mm |
| 深度 | 114,5 mm |
| 净重 | 0,2 kg |
| 工作电压显示 | LED 绿色 |
| 效率 | > 80 % (230V AC和额定值) |
| *缘电压输入／输出 | 3 kV (常规测试) |
| 3 kV (类型测试) | |
| 保护等级 | IP20 |
| II（在封闭控制柜内） | |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C衰减) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的*大相对湿度（操作） | 95 % (25°C时，无冷凝) |
| 安装位置 | 安装在*合EN 60715 标准的水平DIN导轨NS 35上 |
| 组装说明 | 可并排安装： 垂直间距5 cm，水平间距 0 |
| 电磁兼容性 | *合EMC准则 89/336/EC |
| 发射干扰 | EN 50081-2 |
| *干扰 | EN 61000-6-2:2005 |
| 标准——电气* | EN 60950-1/VDE 0805（SELV） |
| 标准——**缘 | DIN VDE 0100-410 |
| DIN VDE 0106-1010 |
| 连接类型 | 可插拔螺钉连接 |
|---|---|
| 实心线*小横截面 | 0,2 mm² |
| 实心线*大横截面 | 2,5 mm² |
| 多芯线*小横截面 | 0,2 mm² |
| 多芯线*大横截面 | 2,5 mm² |
| 可连接导线*小横截面AWG/kcmil | 24 |
| 导线横截面，AWG/kcmil（*大） | 14 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 连接类型 | 可插拔螺钉连接 |
|---|---|
| 实心线*小横截面 | 0,2 mm² |
| 实心线*大横截面 | 2,5 mm² |
| 多芯线*小横截面 | 0,2 mm² |
| 多芯线*大横截面 | 2,5 mm² |
| 可连接导线*小横截面AWG/kcmil | 24 |
| 导线横截面，AWG/kcmil（*大） | 14 |
| 剥线长度 | 7 mm |
| 输出名称 | 有源 |
|---|---|
| 输出说明 | UOUT>21.5V： 高信号 |
| 输出电压 | + 24 V (信号) |
| 连续负载电流 | *大 20 mA |
| 状态显示 | 绿色LED（Uout > 21.5 V DC： LED一直亮） |
