品牌:chahua 型号:CSM050NPT 种类:霍尔 材料:聚合物 材料物理性质:*缘体 材料晶体结构:非晶 制作工艺:集成 输出信号:模拟型 线性度:0.1（%F.S.） 迟滞:1（%F.S.） 重复性:1（%F.S.） 灵敏度:1 漂移:1 分辨率:1
CSM050NPT系列霍尔电流传感器
应用霍尔效应原理能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
技术参数
| 型号 | CSM006NPT | CSM015NPT | CSM025NPT | CSM050NPT | |||||||||||
| IPN | 额定输入电流 | 6 | 15 | 25 | 50 | A | |||||||||
| IP | 电流测量范围 | 0～&plu*n;19.2 | 0～&plu*n;48 | 0～&plu*n;80 | 0～&plu*n;150 | A | |||||||||
| ISN | 匝数比 | 1：1000 | 1：2000 | 1：2000 | 1：2000 | ||||||||||
| RM | 测量电阻 | 100 | 50 | 50 | 25 | ||||||||||
| VSN | 额定输出电压 | 0.625 | V | ||||||||||||
| VC | 电源电压 | +5V （5%） | V | ||||||||||||
| IC | 失调电压 | 2.5（0.5%） | V | ||||||||||||
| I0 | 失调电压漂移 | -40~ +85 ≤0.5 | mV/℃ | ||||||||||||
| Vd | *缘电压 | 2.5 KV*值/50Hz/1分钟 | |||||||||||||
| εL | 线性度 | ＜0.1 | %FS | ||||||||||||
| X | 精度 | &plu*n;0.5 | % | ||||||||||||
| Tr | 响应时间 | 90% of Ipmax ＜500 | ns | ||||||||||||
| f | 频带宽度（-1dB） | DC~200 | KHz | ||||||||||||
| TA | 工作环境温度 | -40~ +85 | ℃ | ||||||||||||
| TS | 贮存环境温度 | –55~ +125 | ℃ | ||||||||||||

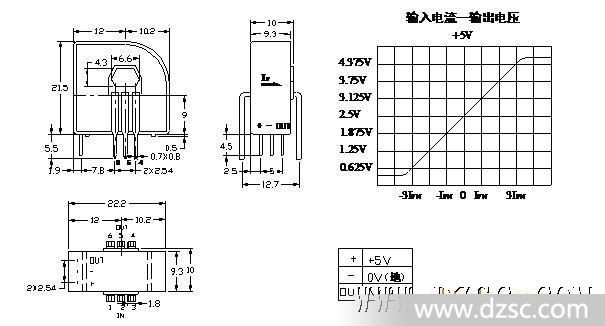

结构参数（mm）
使用说明
u 传感器按结构图说明接线，当待测电流从传感器输入端入，即可从输出端测得与被测电流一一对应的电压值。（注：错误的接线可能导致传感器的损坏）
u 印制板上输入端导线不得少于2mm且越短越好。
