品牌:曙光电器 型号:GN口-12 额定电压:12000（V） 额定电流:630，1250（A） 峰值耐受电流:50，80（A） 产品:检验报告
1.概述：
GN口-12户内高压隔离开关是根据GB1985-89<交流高压隔离开关和接地开关>设计的户内高压电器，它是金属铠装式及其它金属封闭式开关设备中的主要元件，使用于额定电压12kV工作频率50Hz的三相交流电力系统中，*适用于小型开关柜，可使开关柜结构紧凑，占用空间小。
2.使用环境：
1.1环境温度：上限+40℃，下限-25℃。
1.2海拔高度不*过1000m.
1.3相对湿度：日平均值不大于95%，月平均值不大于90%。
1.4周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染。
3.技术参数
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | KV | 12 |
| 2 | 额定电流 | A | 630 1250 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定短时耐受电流 | KA | 20 31.5 |
| 5 | 额定峰值耐受电流 | KA | 50 80 |
| 6 | 额定短路持续时间 | S | 4 |
| 7 | 1min工频耐受电压 | KV | 42/78 |
| 雷电冲击耐受电压 | 75/85 |
产品装配调整完成后，应*合下表的各项技术要求
| 内容 | 630A | 1250A | |
| 1 | 隔离开关和接地开关的操作力矩 | ≤200N.m | ≤200N.m |
| 2 | 相间中心距离 | 210&plu*n;2mm | 210&plu*n;2mm |
| 3 | 相对地及相间*缘距离 | ≥125mm | ≥125mm |
| 4 | 隔离开关分闸开距 | ﹥150mm | ﹥150mm |
| 5 | 主回路电阻 | ﹤70Ω | ＜45Ω |

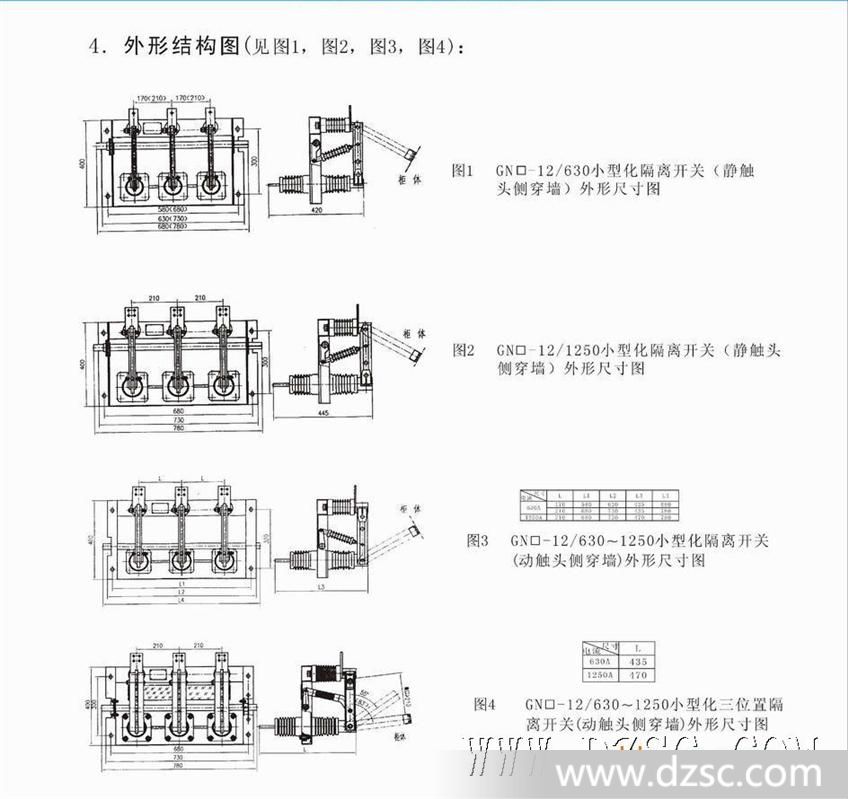

4.外形结构图
5.订货须知：
1.1订货时注明隔离开关的型号、名称、额定电流、额定电压、额定短时耐受电流。
1.2订货时注明订货数量备品及备件的名称和数量。
1.3用户有*要求时可在订货时注明。
