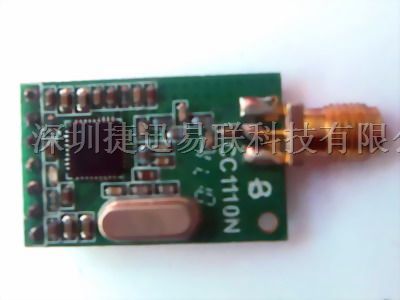

YL-1110N模块简介
YL-1110N是低功耗分布式无线自组网模块，工作在433M或470M*频段，*大发射功率为10mW（10dBm），发射电流为33mA，接收电流为20mA，休眠电流为0.5uA，工作电压范围2.0v~3.6v；RF调制方式为GFSK，波特率500kbps～1.2kbps自适应，1个基本信道和1～16个辅助信道（跳频），信道频点和数量可配置；UART波特率2400～230400，报文格式灵活设置，能够支持各种协议；内嵌无线移动自组网协议PyxisMesh。

PyxisMesh是分布式的对等网状网络，采用私有路由协议，能够充分利用网络中的路由冗余，具有优异的网络自愈性、稳定性和*佳的数据吞吐量，其组网速度耗时为*，*的设备上电即工作，支持255级路由和几万节点的*组网规模。物理层采用了很多*的无线通信技术如跳频、自适应速率、**的*无线唤醒技术 （非前导码和单音）、交织纠错编码等；链路层采用智能的碰撞避免算法，具有优异的*干扰能力。拥有灵活的休眠技术，*的组网设备都可以休眠，有同步和异步两种休眠模式。

YL-1110N模块提供了*为丰富的参数配置，用户不需要对现有设备、协议做任何修改，也不需要对模块进行二次开发便可以轻松实现无线自组网。为用户节省大量的研发时间和费用的同时提供了业界**的自组网方案，满足对性能、功耗和成本的苛刻要求，解决业界的难题。

YL-1110N模块技术指标
射频性能

ISM频段
430~436MHz; 470~478MHz

RF速率
自适应速率且范围可选(500kbps, 250kbps, 175kbps, 100kbps, 76.8kbps, 38.4kbps, 19.2kbps, 9.6kbps, 7.2kbps, 4.8kbps, 2.4kbps, 1.2kbps)

RF调制方式
GFSK

发射功率
可选(+10dBm, +7dBm, +5dBm, 0dBm, -5dBm, -10dBm )

接收灵敏度
-110dBm (1.2kbps)

传输距离
空旷视距
700米(1.2kbps, +10dBm)

穿透能力
垂直穿透3～4层楼板(1.2kbps, +10dBm)

RF峰值发送电流
33mA (10dBm)

RF峰值接收电流
20mA

MCU峰值电流
5mA

休眠电流
0.5uA

信道数量
1个基本信道，1～16个辅助信道(跳频，可选)

电气特性

接口
CMOS 3.3v serial UART

串口速率
多种速率可选(2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400bps)

电压范围
2.1v～3.6v

温度范围
-40℃ ～80℃

尺寸
18.1mm×28.7mm

协议特点

网络拓扑
点对点,点对多点,多点对多点，分布式对等网状网络，节点位置*变化的移动网络

网络初始化时间
0秒，上电即工作

路由级数
255

*大传输单元
253字节(净载荷)

高吞吐量
空域、时域和频域的并发机制

高*性
三次握手+多次尝试+智能碰撞避免+交织纠错编码+跳频技术+自适应速率+多径路由协议

休眠模式

同步模式、异步模式、混合模式

自动频偏纠正

能够自动检测频偏并且自动纠正

无线唤醒技术

*地唤醒*节点

数*输方式

双向*传输，支持单播、多播、广播

支持各种协议格式

报文的帧同步字、报文长度、地址字段、地址长度都可以灵活设置

地址长度

网络ID

3字节

外设地址

1～16字节(可选)

节点MAC地址

6字节

挂载外设数量

0个（纯中继），1个，多个
