ZC-BCWT4温湿度数显大屏幕
一、概述
ZC-BCWT4大屏显示仪使用*亮数码管，静态显示方式。亮度高，显示均匀，无闪烁感，*干扰能力强。采用高分辨率AD转换器，性能稳定*。
外形尺寸1200*450*120mm

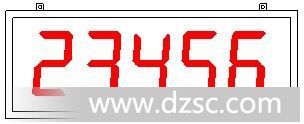

外形示意图如下：
电源：220VAC 100W
输入：4~20mA 显示：0-9999
准确度：0.2%F.S
二、安装
大屏显示仪在安装时*须制作安装支架，其强度应*大屏安装牢固、*、*。大屏上的定位板只能作为大屏在安装时的定位，不能作为承重载体。
大屏电源为三线，*须将接地端接大地，否则机壳有感应电压。
不能安装在阳光直晒场所。
三、按键说明
四、参数设定
*号 | 内容 | 范围 |
OA | 允许设定* | 1111 |
In-d | 小数点 | 0~3 |
u-r | 量程下限 | 0~9999 |
f-r | 量程上限 | 0~9999 |
in-A | *点修正 | -99~99 |
Fi | 满度修正 | 0.500~1.500 |
fltr | 滤波系数 | 1~100 |
六、接线
外部接线如下表
名称 | 线号 | 功能 | 接出线颜色 |
三芯 电源插座 | - | 交流220V电源 | - |
- | - | ||
- | 接地线 | - | |
4芯 航空插件 | 1 | 4-20mA输入 |
|
2 | 4-20mA输入- |
| |
3 | 24V输出 |
| |
4 | 24V输出- |
|
