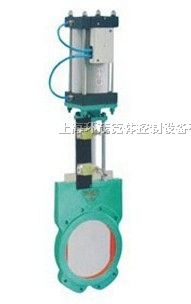

气动浆液阀

型号/规格：
Z673X
品牌/商标：
环茂

发布询价信息

相关产品

普通会员

企业名：上海环茂流体控制设备有限公司

类型：其他

电话： 021-64033199

手机：15901938807

联系人：吴梓涵

QQ：

邮箱：chnhm158@163.com

地址：上海上海市上海金山枫泾镇

产品分类

仪器/仪表(97)
∟ 阀门仪表(97)

新品上架

商品信息

气动浆液阀产品特点：气动浆液阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。刀型闸阀广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。刀型闸阀*适合于造纸行业在管道上作调节和节流使用。
刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
刀型闸阀结构特点主要有：
1、采用对夹式结构，体积小，重量轻。
2、*敞开的通道，可以*介质在阀内沉积。
3、新研制的U型封圈，可以*阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、流阻小。
6、安装维修方便。
主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	纸浆、污水、煤浆、灰、渣水混合物

主要*部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)

公称压力	DN	L	D1	D2	H	Z-M	Do	W(Kg)
1.O MPa	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6 MPa	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	235
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M22	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
