是
ATD
APS1190-01
角度
混合物
集成
模拟型
IP65
待定（%F.S.）
待定（%F.S.）
待定（%F.S.）
待定
企业名：武汉东顺汽车配件有限公司
类型：生产企业
电话： 027-84737816
联系人：王贵平
邮箱：1425315211@qq.com
地址：湖北武汉武汉市汉南区 武汉市汉南区华顶工业园A区6栋

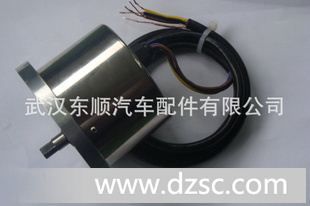

*准智能角度变送器使用说明书
型号：APS11系列（APS1109-01等）
1、基本特性
2、安装说明
3、信号调整说明
4、校准工作台
参数名称 | *号 | *小值 | 典型值 | *大值 | 单位 | |
工 作 电 压 | Vcc | 9 | 24 | 30 | V | |
工作电流 输出信号
| 0mA 4mA 20mA | I |
| 19 23 39 |
| mA |
反向保护电压 |
|
|
| 40 | V | |
瞬态保护电压 |
|
| 27 |
| V | |
测 量 范 围 | FS | 0 |
| 90 | 度 | |
信 号 范 围 | Sig |
| 4～20 |
| mA | |
输出更新率 |
|
| 3.6 |
| mS | |
角 度 分 辨 率 |
|
| 0.022 |
| 度 | |
*对角度误差 |
|
|
| &plu*n;0.1 | 度 | |
信号偏差 |
|
|
| 0.08％ |
| |
存 储 温 度 | Ts | -40 |
| 125 | ℃ | |
使 用 温 度 | Ta | -20 |
| 85 | ℃ | |
等 级 | 工业级 | |||||
1.基本特性
2.安装说明
ⅰ、在标称角度区间内，信号为线性变化，将转轴按顺时针或逆时针方向旋转，输出信号随角度增加而*。
ⅱ、传感器壳体内，有四个传感器信号调整*，分别调整输出*位点，输出满度点。
接 线：红-正 黑-负 黄-信号
图1 传感器机械尺寸
3．信号调整说明
APS11系列角度传感器可在规定角度范围内，作为*点进行调整，旋转R1，R4*，至4mA。顺时针或者逆时针转动传动轴，至相应的角度，例如，90°，60°等，作为满度进行调整点，旋转电位器R2，R3，至20mA。
R4为*点粗调*，*位置出厂前已粗调至合适位置，一般不需要进行调整。
R1为*点精调*，需用户进行旋转调整。
R2为满度粗调*，*位置出厂前已粗调至合适位置，一般不需要进行调整。
R3为满度精调*，需用户进行旋转调整。
使用时注意角度位置*出测量的范围时C点，即225°的位置，其为90和0的切换点。
4．校准工作台
4-20mA角度变送器（APS11系列）的校准使用水平回转工作台，如图所示。
水平回转工作台的分辨率为10″,充分满足校准角度分辨率为0.022度的角度传感器。回转工作台的手动转动盘转动一圈，工作台平面转动4°，这能有力地减小在校准传感器时因机械结构而引入的误差。
水平回转工作台校准APS11系列变送器，能使其**佳的精度。
图 2 角度分布 图 3 水平回转工作台
