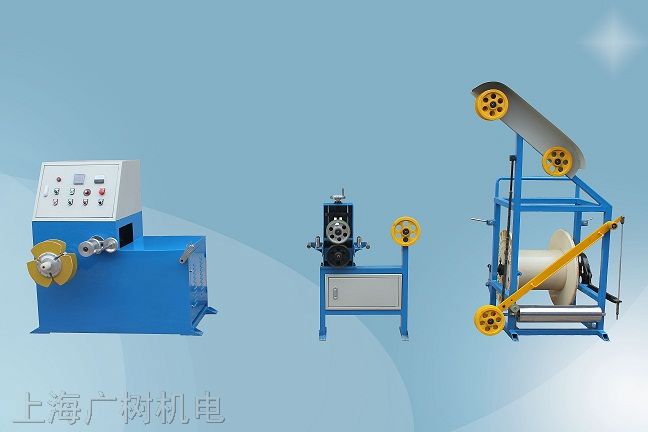

*度自动排线成圈打扎机由蓄线张力放线架、计米装置、快速成圈打扎装置三部分组成，并可选配火花机与测径仪在线检测火花点与线径大小。



1：蓄线张力放线架：

A：采用蓄线式放线使用线张力保持稳定。

B：根据不同线材的线径。张力大小可以通过弹簧和滑轮组来进行调节。

C：（1）杠杆式刹车，（2）无轴升降双锥度堵中式刹车。摆臂导轮向下，放线阻力越大，当主机到设定成圈长度快速刹车时，摆臂导轮到 *底位置，放线盘放线阻力*大，放线盘可以1—2秒内刹车而不会乱线。

D：采用（1）手柄式（2）双顶针式上下盘，可实现快速轻松更换储线盘，储线盘范围可从0—630mm，可选800mm.

2：电子计米装置：

A：压轮采用单向轴承，线材只能前行不能后退。

B：采用电子式计数传感器*计米精度。

C：计米轮采用高温磷化处理、压轮使用*PU包胶轮，硬度高、耐摩损，线材不至受压变形。

3:快速成圈打扎主机:

A:自动张力排线装置，排线速度达0--500转/分，可自由选择、调节，单人操作。

B：自动张缩快速打扎盘可在2—3秒内完成装卸，成圈后直接在机台上捆扎并可轻松取下，操作简易方便。

C：自动张缩快速打扎盘后档板位置可自由调节，实现30—100mm成圈打扎厚度。

D：采用变频控制软启动与自动刹车技术，在变频器内设定启动加速时间程序，开机时避免加速过快而把线材局部拉细变形。

    自动排线成圈打扎机工作步骤：

1 准备排线，   2 启动成圈，   3自动排线，   4智能停止，  5手动扎线，6卸外档板，   7取线

  E:采用双端电子计米装置，用户可根据需要设定电线成圈长度，且到设定单位自动报警停机。

  F：用户可选配线径测试仪与火花测度仪，当电线外径*差或表面破皮时能自动报警并立时停机。
