北京贴片机

设备名称：
贴片机
型号/规格：
TP220
品牌/商标：
泰姆瑞
原产地：
德国

发布询价信息

普通会员

企业名：北京中科同志科技有限公司销售部

类型：生产企业

电话： 010-51669522-851

手机：15811497243

联系人：刘艳霞

QQ：

邮箱：15811497243@139.com

地址：北京北京市朝阳区星城国际A座6D

产品分类

电子产品制造设备(87)
∟ SMT生产线设备(47)∟ 电子产品点（涂/灌）胶设备(2)∟ 电子产品焊接设备(38)
PCB生产线制造设备(3)
∟ PCB丝印机(3)

新品上架

商品信息 更新时间：2011-10-31

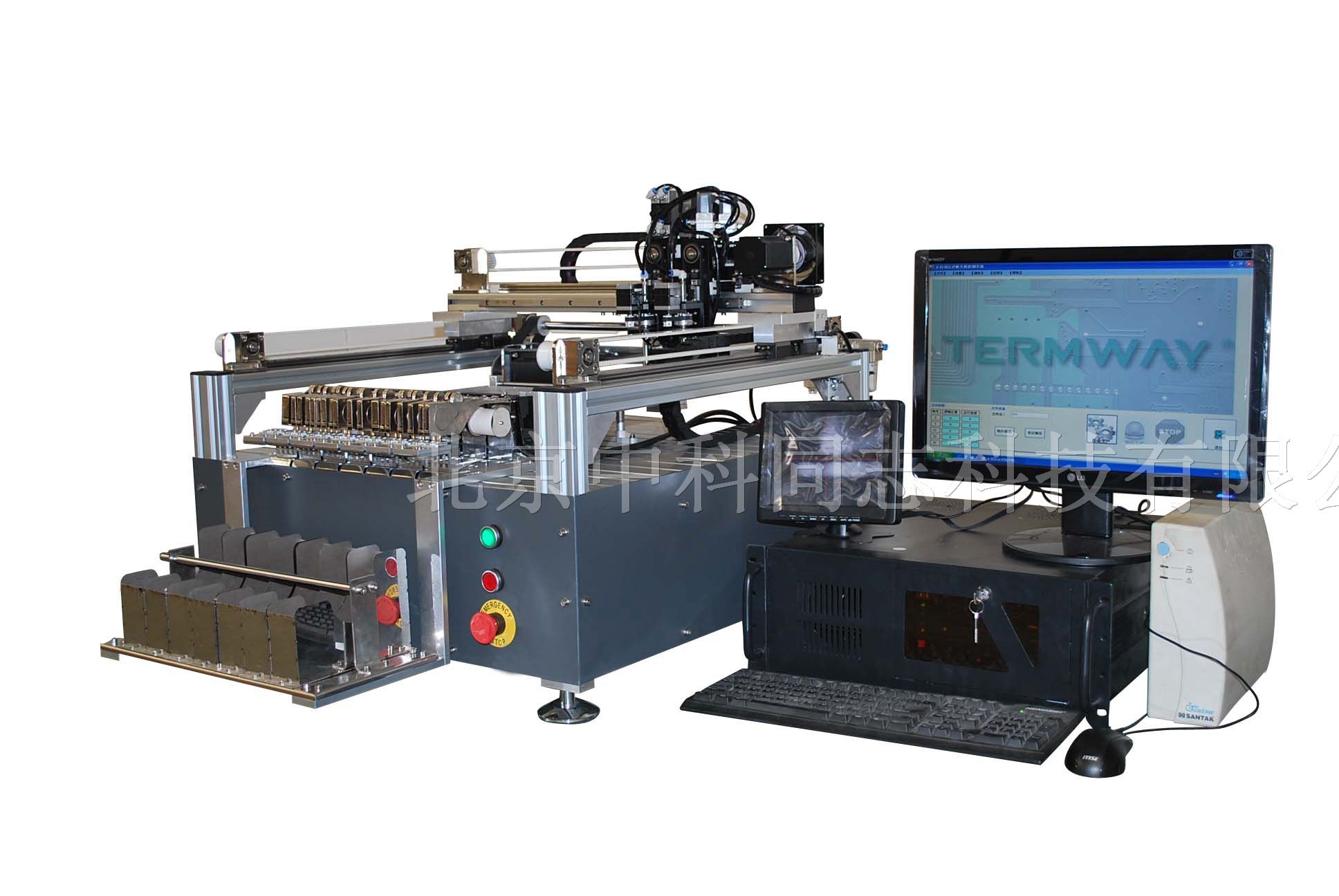

TP220贴片机是一款自动的小型台式*贴片机，它通过真空吸嘴可以贴装各种片式元件，是目前市场上*的自动贴片设备。本产品适合大部份SMD片*件0603,以上元器件和部分 SOIC；可配置GF款喂料器，Z轴*旋转，能满足各种角度的片式元器件的贴装。
特点：
1．整机采用精密导轨，**贴片精度。
2.整机采用视频编程，轻松完成元器件的编程对位。
3.可导入电路板CAD数据为贴片数据，实现自动编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。
5.根据大小不同元器件，吸嘴可手动更换。
6.*比自动贴片机，*适合中小规模生产、科研及个人使用。尤其适合小型电子厂的中批量生产。
7.整机由工业计算机配合*软件控制，方便操作使用。
8.可以*稳定并且方便的完成拼版的编程和贴装。
9.可以在软件中显示拼板中*坐标点，并对其中的坐标进行微调。来实现*的贴装。
10.可以在软件中设置各个拼板的间距，并根据间距显示*放料坐标，可以在拼板中选择不贴的拼板。
11.如果电路板*有质量问题，可以对放料位置进行整体偏移改进。
12.软件可以实现双贴片头自动优化功能。
13.软件中增加XYZ轴的移动时的限位检测。
14.软件中增加了6档变速功能，可以根据移动距离查表得到*佳速度，并进行速度设置，这样可以*机器长期使用的稳定性。
可选配件：
1、自动喂料器
2、IC盘式喂料器
3、传输导轨
4、自动换嘴系统
5、点胶系统

【备　　注】：
技术参数

型号	TP220
*大电路板面积	300×200mm
*大移动范围	400×460mm
Z轴*大移动范围	10mm
贴片速度	*大速度：6000CPH 实际贴装速度：3500-4000CPH
贴片精度	±0.014mm
重复精度	±0.15mm
对位方式	视频对位+机械对位
可以贴装元器件	0402以上阻容件和20mm以下SOIC
编程方式	软件编程输入
传动方式	采用工业同步带传动
带式喂料器	可选配8mm,12mm,16mm,24mm喂料器
短带喂料器	可选配8mm,12mm,16mm,24mm喂料器
喂料器数量	可以放置22个8MM喂料器
IC盘数目	*多2个
操作系统	WINDOWS XP
压缩空气	80psi（0.5Mpa）
电源	220V,50Hz
重量	126kg
外形体积	1000×1160×720mm
