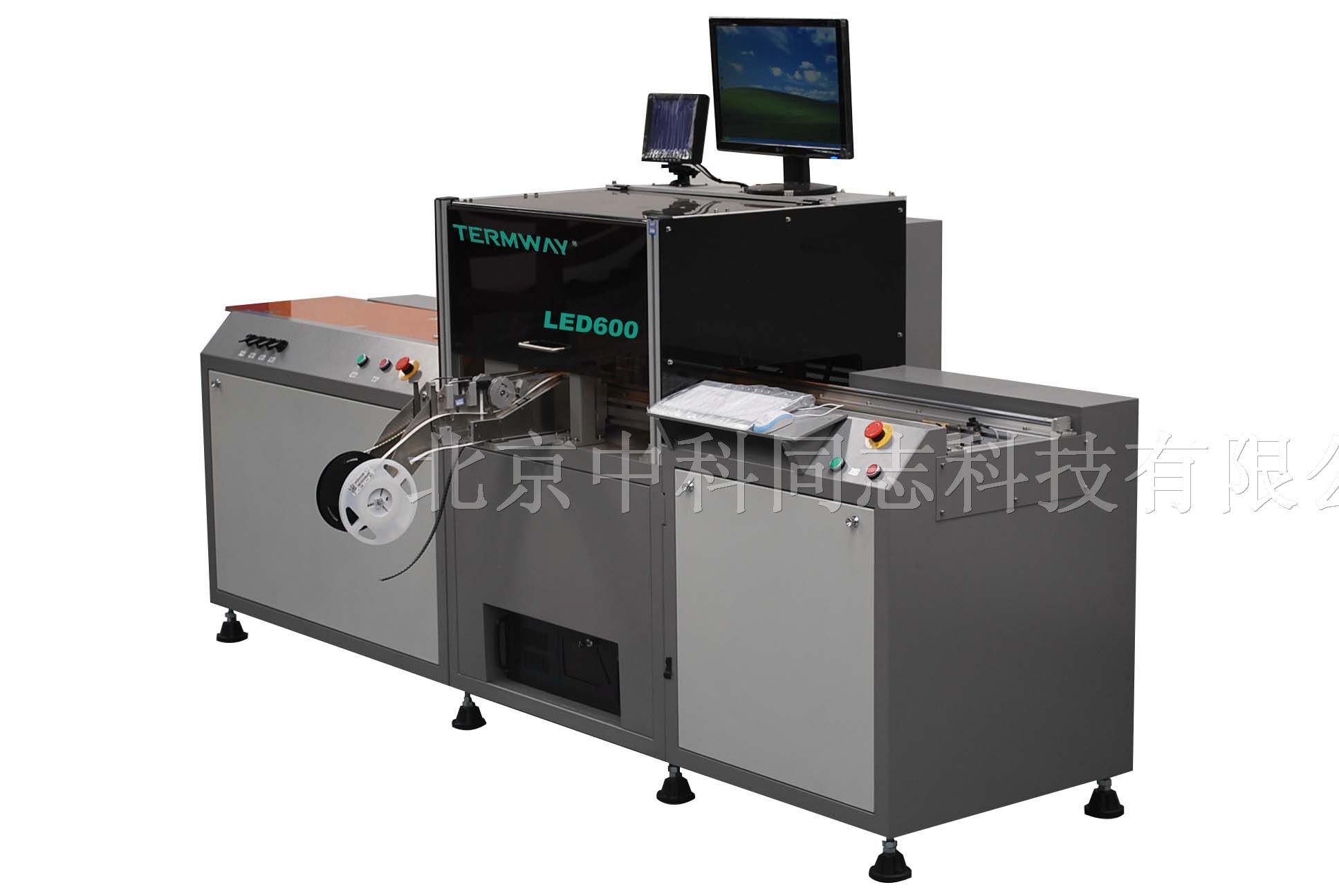

德国LED全自动贴片机

设备名称：
优质贴片机
型号/规格：
LED600
品牌/商标：
泰姆瑞
原产地：
德国

发布询价信息

普通会员

企业名：北京中科同志科技有限公司销售部

类型：生产企业

电话： 010-51669522-851

手机：15811497243

联系人：刘艳霞

QQ：

邮箱：15811497243@139.com

地址：北京北京市朝阳区星城国际A座6D

产品分类

电子产品制造设备(87)
∟ SMT生产线设备(47)∟ 电子产品点（涂/灌）胶设备(2)∟ 电子产品焊接设备(38)
PCB生产线制造设备(3)
∟ PCB丝印机(3)

新品上架

商品信息 更新时间：2011-11-03

LED系列贴片机是一款*的LED贴片机，用来实现大批量的LED电路板的组装，具有速度快，精度高等特点。
【特点】：
1.电路板传动采用精密步进电机带动工业皮带配合精密导轨实现，**贴片精度和电路板传动速度。
2.贴片头传动采用伺服电机配合*滚珠丝杆实现，完成LED的取料和放料动作。
3.配置2组贴片头，相比1组*生产效率60%以上。
4.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。
5.配置不同的喂料器可以满足不同的LED贴装要求。
6.*比LED贴片机，*适合大批量LED生产。
7.整机由工业计算机配合*软件控制，方便操作使用。
8.可以*方便导入电路板CAD数据。
9.可以*稳定并且方便的完成LED拼版的编程和贴装。
10.可以在软件中显示拼板中*坐标点，并对其中的坐标进行微调。来实现*的贴装。
11.可以在软件中设置各个拼板的间距，并根据间距显示*放料坐标，可以在拼板中选择不贴的拼板。
12.如果电路板*有质量问题，可以对放料位置进行整体偏移改进。
13.软件可以实现双贴片头自动优化功能。
14.软件中增加XYZ轴的移动时的限位检测。
15.软件中增加了6档变速功能，可以根据移动距离查表得到*佳速度，并进行速度设置，这样可以*机器长期使用的稳定性。
16.整机PCB平台具备真空吸附功能。对大型PCB板定位会更加平整，**贴片精度。同时可以完成软灯条(FPC)的定位贴装。
【标配】：
1、工业计算机1套
2、贴片头2组
3、吸嘴4个
4、真空吸附平台1组
【可选配件】：
1、8mm，12mm，16mm及24mm自动喂料器
2、吸嘴
3、工业气泵

【技术参数】：

	LED600
*大电路板面积	1200×350mm
*大移动范围	X轴1500mm，Y轴360mm
Z轴*大移动范围	10mm
1200MM灯条实际贴装速度	6100CPH
理论*大贴片速度	8000 CPH
贴片精度	±0.1mm
定位方式	机械定位
可以贴装元器件	0603以上阻容件及LED
编程方式	自动数据导入/视频学习/键盘输入
带式喂料器	8mm，12mm，16mm和24mm
喂料器数量	可以放置2个GF系列喂料器
操作系统	WINDOWS XP
压缩空气	80psi（0.5Mpa）
电源	220V,50Hz，3Kw
重量	320Kg
外形体积	2600×680×1500mm
