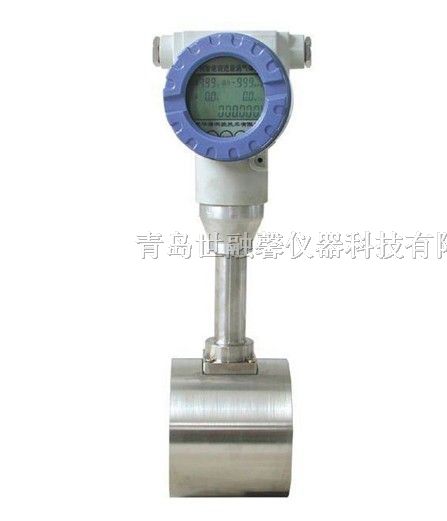

蒸汽涡街流量计厂家，蒸汽涡街流量计厂家，蒸汽涡街流量计厂家，青岛世融馨仪器科技有限公司 智能涡街流量计涡街流量计是基于卡门涡街原理而研制成功的一种具有国际*水平的新型流量计。由于它具有其它流量计不可兼得的优点，自七十年代以来得到了*发展，据有关资料显示，现在日本，欧美等发达*使用涡街流量计的比例大幅度上升，已广泛应用于各个领域。将在未来流量仪表中占主导*，是孔板流量计*理想的替代产品。 LUGB型涡街流量传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。特点 ★结构简单而牢固，无可动部件，*性高，长期运行十分*。 ★安装简单，维护十分方便。 ★检测传感器不直接接触被测介质，性能稳定，寿命长。 ★输出是与流量成正比的脉冲信号，无*点漂移，精度高。 ★测量范围宽，量程比可达1∶10。 ★压力损失较小，运行费用低，更具*意义。 ★在*的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数*与漩涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。 ★应用范围广，蒸汽、气体、液体的流量均可测量。工作原理在测量管中垂直*一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如下图所示)，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，可用下式表示: f=St•v/d 式中: f-卡门涡街的释放频率 St-系数(称为斯特罗哈数) v-流速 d-柱状物的宽度卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。 LUGB系列涡街流量传感器的旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上的应力通过在它内部的压电元件来检出的。一般特点 ： 1 、流量值低、流量范围大； 2 、结构简单，无运动磨损部件； 3 、测量精度高，阻力损失小； 4 、安装方便，维修简易； 5 、可远距离传输流量信号，并能与计算机连网，实现集中管理； 6 、完整的传感器通径，具有 10mm--500mm 的 20 种不同通径的传感器。 技术指标 ： 1 、确度等级： 液体 1.0 级、气体 1.5 级（标准流量范围内）； 2 、公称压力： ① 通径 ≥ DN200mm 2.5MPa ； ② 通径 ≤ DN150mm 4.0MPa ； ③ 6.3 MPa ～ 25 MPa （协议定货）； 3 、被测介质温度：-25 ℃～ 200 ℃， 280 ℃， 350 ℃， 450 ℃； 4 、压力损失：阻力系数 Cd ≤ 2.4 ； 5 、重复性误差 % ： ≤ 1/3 准确度等级值； 6 、流量范围：8：1～40：1 7 、供电电源：12 ～ 24VDC ； 8 、输出信号：① 电压脉冲：低电平 ≤ 0.5V ，高电平 ≥ 5V ； ② 标准电流： 0 ～ 10 mA 、 4 ～ 20 mA DC ； ③ 标准电压： 0 ～ 5 V 、 1 ～ 5 V

企业名：青岛世融馨仪器科技有限公司

类型：生产企业

电话： 0532-80934020

手机：15966912023

联系人：陈高鹏

QQ：

邮箱：srxchengaopeng@163.com

地址：山东青岛青岛四方金华支路12号
