说明:

外壳-阳*氧化铝

轴承-旋转滑动轴承

安装-参见选型样本,卡夹式支座,可调整

电气连接-4针连接插头DIN 43650

电刷-贵金属多弹片触点,人造橡胶弹性支承

滑动轴-不锈钢,可旋转

电阻材料-导电塑料

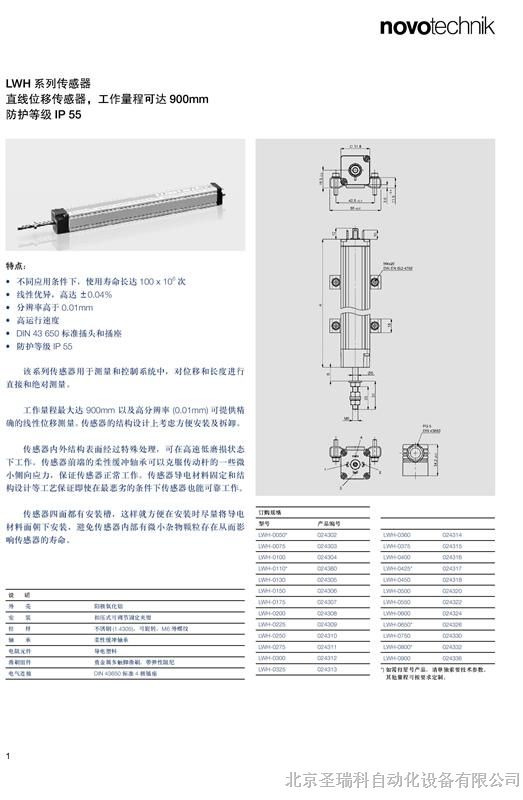

产品描述:

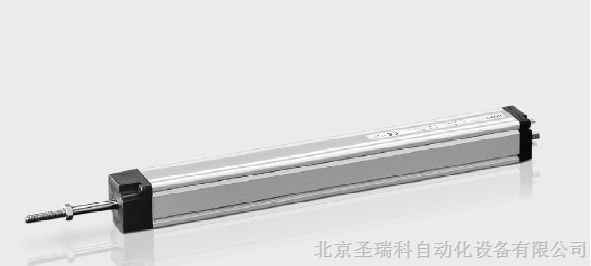

(1)该电子尺是为直接的*对位移或者长度测量而设计的,可用于*的控制校准和测量场合。

(2)*0.01mm的分辨率加上*长*900mm的测量长度让LWH能够完成*大部分的*位移测量。

(3)*的设计让LWH几乎不需要任何*的支架、小齿轮或者其他附件就可以直接安装到机械壳体上。

(4)严格的公差限制和挤出成型的壳体,再加上*的表面处理工艺让LWH能够执行*的操作并能够降低磨损。即使在使用中出现角度的偏移或者非平行的错误,LWH也能依靠前置的旋转轴承完成操作。完善的安装和连接技术能够*在恶劣的工作条件下也能够*高度的*性。

(5)对于*进行整体安装的机械设备,可以先在设备的上安装附带的可调整卡夹式支座,然后再将电子尺卡入支座,便可以轻松完成安装。

(6)LWH的4个安装面都有支座卡槽。这样便可以*让电阻元件朝向上方(通过对*安装槽方向的识别来确定电阻元件的朝向),而不受电子尺安装方向的影响,这样一来,进入电子尺内部的腐蚀性颗粒便不会附着在电阻元件上,从而大大*了电子尺的使用寿命。

产品提示:


型号:LWH75;电子尺; 电气参数:量程:75mm;电气行程:76mm;标称电阻:3KΩ 阻值公差:±20%;线性度:0.1%;重复精度:0.01mm;*大允许供电电压:42V; 机械参数:外壳长度(尺寸A):148mm±2mm;机械行程(尺寸B):83mm±2mm;固定支架间距(尺寸C):53mm±1.5mm;固定螺钉的*大允许转矩:240Ncm 环境参数:温度范围:-30...100℃;振动:5...2000Hz;保护等级:IP54(DIN40050/IEC529); 品牌/产地:*VOtechnik/德国。
可订购型号:
LWH50;LWH75;LWH100;LWH110;LWH130;LWH150;LWH175;LWH200;LWH225;LWH250;LWH275;LWH300;LWH325;LWH360;
LWH375;LWH400;LWH425;LWH450;LWH500;LWH550;LWH600;LWH650;LWH750;LWH800;LWH850;LWH900;LWH1200
