简介
1.FX2N-4AD模拟*模块有四个输入通道。输入通道接收模拟信号并将其转换成数字量，这称为A/D转换。FX2N-4AD*大分辨率是12位。
2.基于电压或电流的输入/输出的选择通过用户配线来完成，可选用的模拟值范围是-10V到10VDC(分辨率:5mV),并且/或者4到20mA, -20到20mA (分辨率：20µA)。
3.FX2N-4AD和FX2N主单元之间通过缓冲存储器交换数据，FX2N-4AD共有32个缓冲存储器（每个16位）。
4.FX2N-4AD占用FX2N扩展总线的8个点。这8点可以分配成输入或输出。FX2N-4AD消耗FX2N主单元或有源扩展单元5V 电源槽30mA的电流。

电源指标项目 说明
模拟电路 24V DC ± 10%, 55mA (源于主单元的外部电源）
数字电路 5V DC, 30mA (源于主单元的内部电源）

性能指标
模拟输出项目 电压输入 电流输入
电压或电流输入的选择基于您对输入端子的选择，可同时使用4个输入点。
模拟输入范围 DC-10到10V (输入阻*：200KΩ)。注意：如果输入电压*过土 15V，单元会被损坏。 DC-20到20mA (输入阻*：250 Ω)。注意：如果输入电流*过± 32V,单元会被损坏。
数字输出
 12位的转换结果以16位二进制补码方式存储。*大值：+2047，*小值：-2048
分辨率
 5mV(10V默认范围：1/2000) 20 µ A (20mA默认范围：1/1000)
总体精度
 土 1% (对于-10V到10V的范围） ± 1%(对于-20mA到20mA的范围）
转换速度
 15ms/通道(常速)，6ms/通道(*)



商品简介：

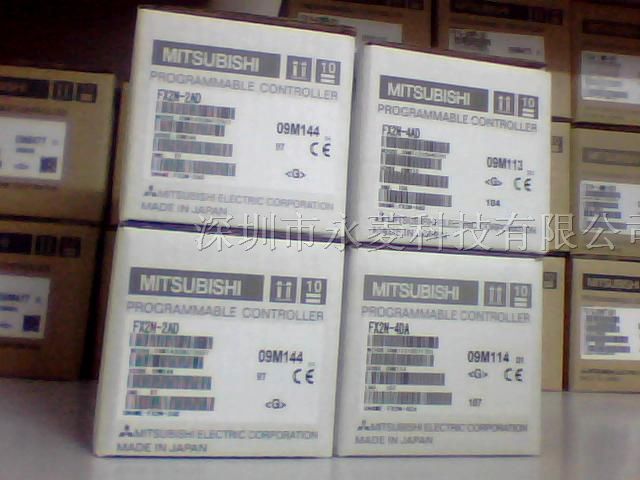

三菱PLC可编程控制器之模拟量输出模块FX2N-4DA，4通道模拟量输出模块，消耗电流30mA，外部供电200mA，输入输出兼用8点。

三菱 MITSUBI 模拟量输入模块 FX2N-4DA,FX2n系列PLC是FX系列中*的模块。它拥有无以匹及的速度、的功能、逻辑选件以及定位控制等特点，FX2n是从16到256路输入/输出的多种应用的选择方案。

应用范围：

适用于：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业。

技术参数:电源规格：

AC电源型：AC100V~240V，DC电源型：DC24V，运算处理速度：基本指令：0.08μs/指令 应用指令：1.52~数100μs/指令，*大输入输出计数：256点.
