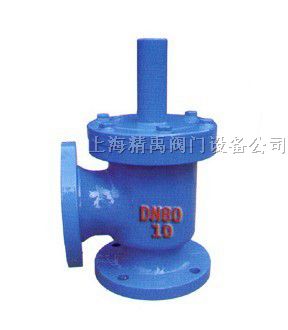

该阀是水上式底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可*滴水不漏，即降低了供水运行费用双*5-7%左右。主要适于石油、化工、纺织、 印染、冶金、矿山、排灌等行业的水泵配套使用。可在泵前用，代替底阀。可在泵后用，代替止回阀。工作压力：0.6、1.0Mpa；工作介质：水工作温度：≤80℃三、结构与原理本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等*件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有*的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。
|
序号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
名称 |
阀体 |
阀瓣 |
阀杆 |
阀盖 |
阀杆套 |
密封圈 |
螺栓螺母 |
螺母 |
密封圈 |
压板 |
螺母 |
|
四、主要尺寸
|
公称通径 DN（mm） |
D |
D1 |
A |
B |
||
|
0.6MPa |
1.0MPa |
1.0MPa |
1.6MPa |
|||
|
50 |
140 |
160 |
110 |
125 |
100 |
100 |
|
65 |
160 |
180 |
130 |
145 |
110 |
110 |
|
80 |
185 |
195 |
150 |
160 |
120 |
120 |
|
100 |
205 |
215 |
170 |
180 |
130 |
130 |
|
150 |
260 |
280 |
225 |
240 |
150 |
150 |
|
200 |
315 |
335 |
280 |
295 |
190 |
190 |
|
250 |
370 |
390 |
335 |
350 |
240 |
240 |
|
300 |
435 |
440 |
395 |
400 |
290 |
290 |
|
350 |
485 |
500 |
445 |
460 |
340 |
340 |
|
400 |
535 |
565 |
495 |
515 |
390 |
390 |
|
450 |
590 |
615 |
550 |
565 |
440 |
440 |
|
500 |
640 |
670 |
600 |
620 |
490 |
490 |
|
600 |
755 |
780 |
705 |
725 |
590 |
590 |
