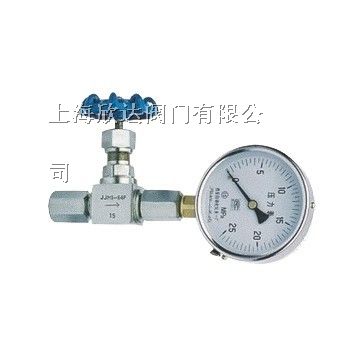

JJ.M8压力表针型阀
压力表针型阀具有安装拆卸方便、连接紧固、有利于*火、*爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种*连接方式的阀门。
压力表截止阀特性:
1. 制造标准: GB/T12224-2005 */T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要*件材料：
|
序号
*. |
*件名称
Part name |
材质
Material |
|
1 |
排气阀Exhaust valve |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
螺纹套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
阀盖垫片 Bonnet Gasket |
紫铜(Red copper) PTFE RTFE |
|
5 |
阀盖Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
6 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Ma and Graphite) |
|
7 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
主要尺寸：
|
型号
ITEM *. |
公称通径
DN |
M1 |
M2 |
L |
H |
D0 |
|
JJM8-1 |
DN6 |
M20X1.5 |
M20X1.5 |
120 |
93 |
ø70 |
|
JJM8-2 |
DN6 |
M20X1.5 |
G1/2 |
120 |
93 |
ø70 |
