※                 （FTTH）                     ※

※　　　　　　　                                                   ※

※　　　　　　  中国电信楼道分光分纤箱                        ※

※                                                                                                         ※

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※



1、         总则

1.1 为*推进中国电信FTTH接入网建设，满足可通过逐步增加光分路器数量实现端口扩容的建设需求，*定中国电信光纤到户（FTTH）楼道分光分纤箱技术规范。

1.2 目的是统一产品的生产、装配标准，规范楼道分光分纤盒产品的采购、施工、验收和维护。

1.3 本技术规范是在住宅建筑楼道等室内场所，根据业务需求安装可模块化配置光分路器的产品技术规范。

1.4 本规范作为楼道分光分纤纤箱产品的生产、采购、工程设计和施工验收的依据，适用于中国电信范围内，各种基于PON的FTTH接入网的新建和扩建工程。

2、         引用标准

2.1 GB/T 2423.1-2008 电工电子产品环境试验

第2部分：试验方法 试验A：低温

2.2 GB/T 2423.2-2008 电工电子产品环境试验

第2部分：试验方法 试验B：高温

2.3 GB/T 2423.4-2008 电工电子产品环境试验

第2部分：试验方法 试验Db 交变湿热（12h＋12h循环）

2.4 GB/T 2423.10-2008 电工电子产品环境试验

第2部分：试验方法 试验Fc: 振动(正弦)

2.5 GB/T 2423.17-2008 电工电子产品环境试验

第2部分：试验方法 试验Ka：盐雾

2.6 GB/T 2828.1-2003 计数抽样检验程序

第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

2.7 GB/T 2829-2002 周期检验计数抽样程序及表

（适用于对过程稳定性的检验）

2.8 GB/T 2518-2008 连续热镀锌钢板及钢带

2.9 GB/T 3873-1983 通信设备产品包装通用技术条件

2.10 GB 4208-2008 外壳*护等级(IP代码)

2.11 GB/T 5095.2-1997 电子设备用机电元件 基本试验规程及测量方法    第2部分：一般检查、电连续性和接触电阻测试、*缘试验和电压应力试验

2.12 GB/T 9286-1998 色漆和清漆 漆膜的划格试验

2.13 GB/T 2408-2008 塑料 燃烧性能的测定 水平法和垂直法

2.14 GB/T 12507.1-2000 光纤光缆连接器 第1部分：总规范

2.15 YD/T 778-2006 光纤配线架

2.16 YD/T 1117-2001 全光纤型分支器件技术条件

2.17 YD/T 1272.3-2005 光纤活动连接器 第3部分:SC型

2.18 SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求

2.19 SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法

2.20 G* 05-1426-2001 漆膜颜色标准样卡

2.21 中国电信上海公司《基于PON的FTTH/B宽带接入工程配套楼道光分路箱厂品技术规范（V1.0）》

3、         产品设计方案

3.1 产品概述

采用模块化、无跳纤结构、不同厂商的光分路器具有通用性和互换性，并配置储纤用适配器，用于上联光缆的储存与固定。

3.2 组成与分类

3.2 组成

楼道分光分纤盒由塑料外箱、内部结构件、光分路器及附件组成。

3.3 技术要求

3.3.1 使用条件

工作温度：－40℃～+90℃

相对湿度：≤95％（+40℃）

3.3.2 尺寸：380*280*110

3.3.2.1 外观

a) 楼道分光分纤箱应形状完整，各塑料件*刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。

b) 楼道分光分纤箱采用的*辐射*腐蚀、阻燃高分子合成材料注塑而成，燃烧性能*合GB/T 2408-2008 中的规定。

  3.3.2.2 结构

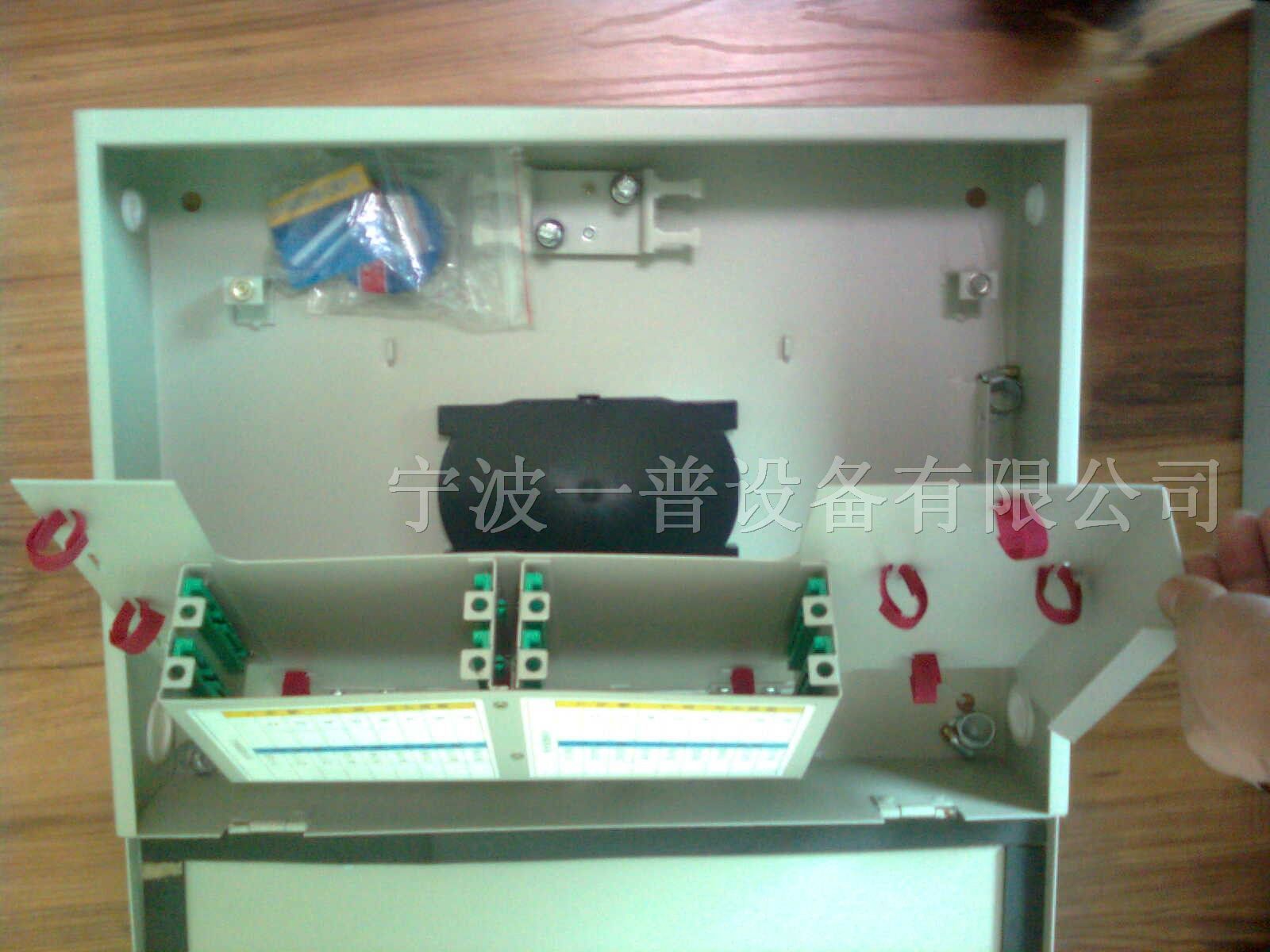

    由*辐射*腐蚀合成阻燃材料注塑而成，箱体模具化设计，分内外两部分组成。外部由整个塑料箱体组成，设有2个光缆*和28路皮线光缆*。内部分上下两层分组成，下层光纤熔接盘片式设计，有光缆接地装置，内可置插片式分路器和PLC分路器，上层设有适配器卡座。

3.3.3 功能要求

3.3.3.1 光缆的固定和保护功能

光缆引入楼道分光分纤盒时，应有*的固定与保护装置，固定后的光缆金属挡潮层、铠装层及加强芯应*地连接至高压*护接地装置，光缆开剥后应用塑料套管或螺旋管保护并固定引入光纤熔接装置。

蝶形引入光缆的盘绕与绑扎应自然平直，无扭绞、打圈等现象，不应受到外力的挤压和操作损伤。

3.3.3.2 光缆纤芯的终接功能

光纤终接装置应便于光缆光纤与光缆光纤或尾纤的熔接，安装和维护等操作，同时箱体内应具备富余光纤光缆的储存空间。

3.3.3.3 光纤熔接接头保护功能

光纤与光纤熔接后，接头部分应用熔接保护套管加以保护。

3.3.3.4 箱体及门锁

箱体应具有良好的*腐蚀耐老化性能，门锁应为*盗结构，具有良好的*破坏功能，一般采用偏心锁。

3.3.4 高压*护性能

3.3.4.1 耐电压水平

接地装置与箱体及金属构件之间的耐电压水平不小于3000V(DC)，1min 不击穿、无飞弧。

3.3.4.2 *缘电阻

接地装置与箱体金工件之间的*缘电阻应不小于2×104MΩ，试验电压为500V(DC)。

3.3.4.3 机械物理性能

箱体*表面应能承受不小于500N的垂直压力，箱门打开后,在门的*外端应能承受不小于100N 的垂直压力。卸去载荷后, 箱体无破坏痕迹和变形。当有光缆引入时，光缆固定后应能承受不小于500N 的轴向拉力。经拉伸、扭转试验后检查光缆固定处及固定装置，光缆应*松动、破坏现象

3.3.4.4燃烧性能

楼道分光分纤盒内*非金属材料结构件（含尾纤或跳纤）的燃烧性能应按YD/T 778-2006中6.5条的规定进行
