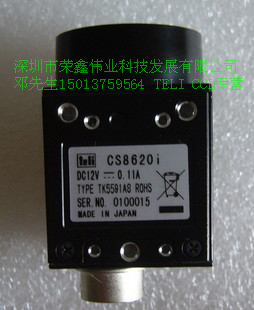

东芝I 工业CCD CS8620i/20Ci/20Hi/20HCi  黑白相机

1/2英寸CCD黑白相机

概要
总像素为41万，*小巧轻便的一体式黑白相机系列产品。
*小型,近乎*限的设计，可以安装在普通产品不能安装的狭小空间内，高灵敏度，即便在近红外光谱区域也能感光。

特点
*小轻便型摄像头 29(W) x 29(H) x31(D) 约50g
41万像素CCD (1/2英寸)
高信噪比(S/N) 60dB(标准)
即便接近*区域亦可进行拍摄(CS8620Hi,CS8620HCi)
随机外部触发快门
部分扫描
重新启动/复位功能
外同步功能
背面装有双列直插式开关
规格：长度单位：mm
                    CS8620i/CS8620Ci CS8620Hi/CS8620HCi
电视制式(TV system)            EIA/CCIR
*像素数(Effective pixels)       768(H)×494(V)/752(H)×582(V)
扫描区域(Scanning area)   6.5(H) x4.85(V)(1/2 型) 6.5(H) x4.85(V)(1/2 型)
灵敏度(Sensitivity)          标准:200 lx (F5.6) 标准:400 lx (F11)
视频输出(Video output)      VS: 1.0V (p-p)/75Ω
分辨率(Resolution)         560TV线(H)×410TV线(V)/570TV线(H)×485TV线(V)
视频信噪比(S/N)             60dB (p-p)/rms
电源(Power Source)            DC 12V±10%
功耗(Power consumption)          约1.3W
外形尺寸(External dimension)        29(W)×29(H) x31(D)
重量(Weight）                    约50g

一、FireDragon series（火龙系列）IEEE1394相机
黑白相机：
  型号       电源   电缆长度 镜头规格 图像传感器 *像素数 备注
CSFV90BC3-B  DC8～DC30V -    C-mount  1/3 t*e   330K    IEEE1394
CSFX36BC3-B  DC8～DC30V -    C-mount  1/3 t*e   800K    IEEE1394
CSFS20BC2-B  DC8～DC30V -    C-mount  1/2 t*e   1450K   IEEE1394
CSFU15BC18-B DC8～DC30V -    C-mount  1/1.8 t*e 2010K   IEEE1394

彩色相机：
  型号      电源   电缆长度 镜头规格 图像传感器 *像素数 备注
CSFV90CC3-B  DC8～DC30V  -    C-mount 1/3 t*e     330K  IEEE1394
CSFX36CC3-B  DC8～DC30V  -    C-mount 1/3 t*e     800K  IEEE1394
CSFS20CC2-B  DC8～DC30V  -    C-mount 1/2 t*e     1450K IEEE1394
CSFU15CC18-B DC8～DC30V  -    C-mount 1/1.8 t*e   2010K IEEE1394

二、CleverDragon series(智龙系列) CAMERA Link 相机
黑白相机：
型号       电源 电缆长度 镜头规格  图像传感器 *像素数    备注
CSCLV90BC3  DC12V  -   M10.5 P0.5   1/3 t*e    330K    PoCL-Lite
CSCV125BC3  DC12V  -   C-mount      1/3 t*e    330K    PoCL
CSCV90BC3   DC12V  -   C-mount      1/3 t*e   330K PoCL (-01/Non PoCL)
CSCX30BC3   DC12V  -   C-mount      1/3 t*e    800K PoCL(-01/Non PoCL)
CSCS20BC2   DC12V  -   C-mount      1/2 t*e   1.44M PoCL(-01/Non PoCL)
CSCU15BC18  DC12V  -   C-mount      1/1.8 t*e 2.01M PoCL(-01/Non PoCL) CSCU30BC18  DC12V  -   C-mount      1/1.8 t*e 2.01M PoCL(-01/Non PoCL)
CSCQS15BC23 DC12V  -   C-mount      2/3 t*e  5.05M Non PoCL(-01/ PoCL)
CSC12M25BMP19-01B DC12V - TFL-II mount 1.9 t*e  12.58M    Non PoCL
彩色相机：
型号      电源  电缆长度 镜头规格 图像传感器 *像素数 备注
CSCU30CC18 DC12V  -   C-moun      1/1.8 t*e 2.01M PoCL(-01/Non PoCL)
CSCQS9CC23 DC12V  -   C-mount     2/3 t*e  5.05M  Non PoCL(-01/ PoCL)
CSCQS15CC23 DC12V -   C-mount     2/3 t*e  5.05M  Non PoCL(-01/ PoCL)
CSC12M25CMP19 DC12V - TFL-II mount 1.9 t*e 12.58M Non PoCL

三、GigabitEthernet（千兆以太网）相机
黑白相机
型号          电源   镜头规格 图像传感器 *像素数 备注
CSGV90BC3-B   DC12V  C-mount   1/3 t*e    320K
CSGX36BC3-B   DC12V  C-mount   1/3 t*e    800K
CSGS15BC23-B  DC12V  C-mount   2/3 t*e    1440K
CSGS20BC2-B   DC12V  C-mount   1/2 t*e    1440K
CSGU15BC18-B  DC12V  C-mount   1/1.8 t*e  2010K
彩色相机
型号        电源    镜头规格  图像传感器 *像素数 备注
CSGV90CC3-B  DC12V  C-mount    1/3 t*e    320K
CSGX36CC3-B  DC12V  C-mount    1/3 t*e    800K
CSGS20CC2-B  DC12V  C-mount    1/2 t*e    1440K
CSGU15CC18-B DC12V  C-mount    1/1.8 t*e  2010K

四、HD高清摄像机
型号        电源 电缆长度 镜头规格 图像传感器   *像素数 备注
CSD2M60CM28 DC12V  -     C-mount   1/3 t*e CMOS  2000K  Full HD相机
CSDS60CM3   DC12V  -     C-mount   1/3 t*e CMOS  1300K  HD相机

五、CMOS黑白相机
型号           外形  电源 电缆 镜头卡口尺寸 像素大小 *像素数 接口
C*1100CL-10  一体形 DC12V －  Cmount       1.1        127万    CL
C*4000CL-10A 一体形 DC12V －  Cmount       1.1        411万    CL
C*4000F-20   一体形 DC12V －  Cmount       2/3        411万 IEEE1394

六、CCD黑白相机
  CCD数码相机
型号   外形(mm) 电源 电缆 镜头卡口尺寸 像素大小 *像素数 接口  备注
CS3910BH 一体形 DC12V －  Cmount        2/3    140万 TIA/EIA-644 16fps
  CCD模拟顺序扫描相机/逐行扫描CCD
型号          外形(mm) 电源 电缆   镜头卡口尺寸 像素数 接口 备注
CS8560BD       一体式 DC12V  －    1/3    33万  VS    倍速全帧(60fps)
CS8570D        一体式 DC12V  －    1/2    33万  VS    倍速全帧(60fps)
CS8550i-01/-51 一体式 DC12V  －    1/3    33万  VS    全帧
CS8550Di/-50   一体式 DC12V  －    1/3    33万  VS    倍速全帧(60fps)
CS3821D        分体式(φ17) DC12V 2m  1/3 33万  VS    倍速全帧 60fps
CS8541D        分体式(宽20) DC12V 1m 1/3  33万  VS    倍速全帧 60fps
CS8581QF       分体式(宽23) DC12V － 1/3  30万  IEEE1394  4倍速全帧
  CCD模拟相机
型号 外形(mm) 电源 电缆 镜头卡口尺寸 像素大小 像素数 接口 备注
CS8620Bi/20BCi 一体式，DC12V，Cmount，1/2，38万/44万，VS
CS8620BHi/20BHCi 一体式 DC12V － Cmount 1/2 38万/44万 VS
CS8630Bi/30BCi 一体式  DC12V  － Cmount 1/3 38万/44万 VS
CS8630BH/30BHC 一体式 DC12V   － Cmount 1/3 38万/44万 VS
CS4200B        分体式(φ17) DC12V 3m M15.5 P0.5 1/2 38万 VS
               分体式(φ17) DC12V 5m M15.5 P0.5 1/2 38万 VS
CS4300B/BC     分体式(φ12) DC12V 3m M10.5 P0.5 1/3 38万/44万 VS
               分体式(φ12) DC12V 5m M10.5 P0.5 1/3 38万/44万 VS
CS4310BY       分体式(φ20) DC12V 3m M10.5 P0.5 1/3 41万 VS
CS4301B/BC     分体式(φ12) DC12V 3m M10.5 P0.5 1/3 38万/44万 VS
CS8310Bi       一体式 DC12V － Cmount 2/3 38万 VS
CS8310BCi      一体式 DC12V － Cmount 2/3 44万 VS
CS8311Bi/BCi   分体式 DC12V － Cmount 2/3 38万/44万 VS
CS3330BLi      分体式(φ46) AC100V 1m Cmount 2/3 38万/44万 VS
