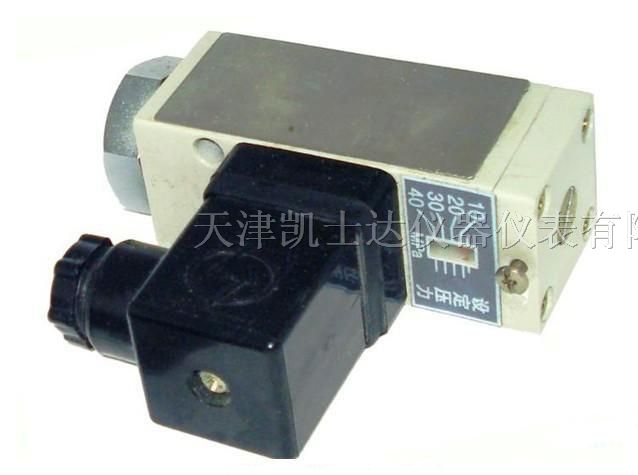

压力控制器YWK-18D  2.4~24MPA

控制器采用膜片式传感器，可用于空气、气体等中性气体和水，液压油、轻燃油、润滑油及其他对压力传感器材料无腐蚀作用的液体介质。控制器的设定值可调，调节范围-0.1 ～ 1.6MPa。

□ 主要技术性能

工作粘度：＜1×10-3m2/s

开关元件：微动开关

外壳防护等级： IP65（符合DIN40050，与GB4208中IP65相当）

环境温度：-25 ～ 55℃

介质温度：-25 ～ 80℃

抗振性能：Max：150m/s2

重复性错误：≤2.5%

触点容量：AC 220V 3A（阻性）

(若有特殊需要，可参见我公司编制的应用手册介绍)

□ 特点

结构小型且抗振性能特别好。

□ 规格

切换差不可调

注:*)再实际工作中,即使短暂的压力峰值也不能超过次值

**)I—接口为内螺纹    P—接口为法兰

□ 设定值的调整

不可调切换差的控制器设定值调整步骤，举例说明如下

例：选用订货号0880200的控制器，要求将压力下降至0.1MPa（下切换值）发出触点信号，其操作步骤如下：

1. 将产品旋入油压压力校验台的螺纹口中（如果控制器是法兰接口，则与校验台的法兰相接），按实际工作压力对产品施加2分钟压力后，方可进引设定。

2. 将电缆导线接入插头中，电缆的另一头接上万用表。

3. 将压力加至0.1MPa，此值可从标准压力计中读出。

4. 松开锁紧螺钉，用5mm内六角螺钉扳手，顺时针旋动设定值调节螺钉六角槽，使设定值由小变大，直至开关触点在8MPa处切换。

5. 旋紧锁紧螺钉，调节校验台压力在0.1MPa上下来回变化，检验压力下降时，触点的切换值是否是0.1MPa，此值即为要设定的下切换值。其对应的上切换值应是0.1MPa加上切换差0.03.3MPa（左右）即为0.13MPa（左右）。

□ 外形及安装尺寸 单位mm

□ 选用和安装

选用控制器，使预定的设定值位于控制器设定值调节范围的中间部分，一般为调节范围的20％～80％。

控制器若要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。

对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力阻尼器，以消除不利影响。

通断电源不能大于额定值。

安装（或拆卸）控制器时要特别注意：

螺纹接口的压力控制器，管道接头旋入G1/4螺孔深度不可超过12mm。

安装（或拆卸）控制器时，应用扳手夹持接口六角面与管道连接，上部正方形壳体与下部六角面部件不能有相对转动（如图所示）。
