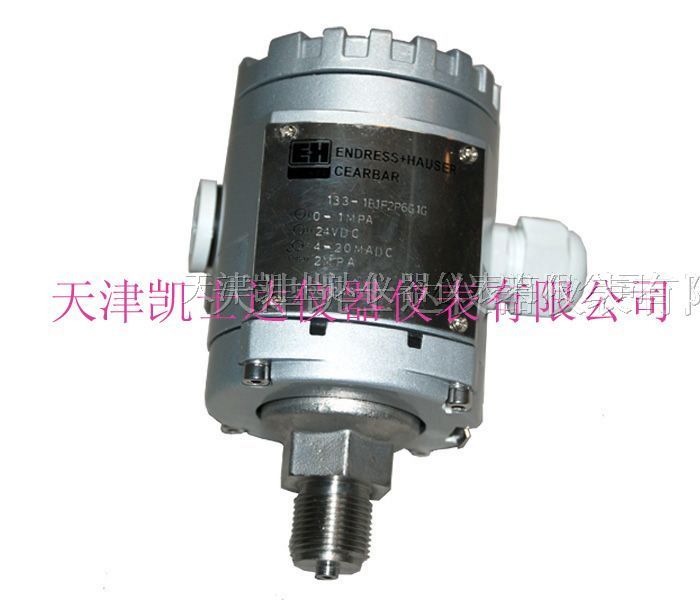

PM133压力变送器（陶瓷电容型）

压力变送器PM133　

详细说明



产品概述

        PM133系列压力变送器采用具有国际先进水平的传感器，配合高精度电子元件，经严格的工艺过程装配而成。它采用无中介液的干式压力测量技术，充分发挥了传感器的技术优势，使PM133系列压力变送器具有优异的技术性能。它抗过载和抗冲击能力强、温度漂移小、稳定性高，具有很高的测量精度。

    PM133系列压力变送器具有多型号、多量程，多种过程连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。



主要特点

·抗过载和抗冲击能力强

·稳定性高：每年优于0.1%满量程

·抗干扰能力强：防水、防尘、防震、防爆、防腐

·适用性广：产品具有多种型号，多种过程连接形式，多种过程连接材料，可适合于测量中的各种场合。

·安装简便：产品结构合理，体积小，重量轻，可直接任意位置安装。



工作原理

   被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微小位移，电子线路检测到这一位移量后，把这位移量转换成相对应的标准工业测量信号。超压时膜片直接贴到坚固的基体上，由于膜片与基体的间隙只有0.1毫米， 因此过载时膜片的位移只能是0.1毫米， 所以从结构上保证了膜片不会产生过大变形，使传感器具有很强的抗冲击及抗过载能力。



技术参数

工作压力　　    12.5V～36V DC

输出信号　      4～20mA（模拟，二线制）

测量范围        相对压力：0～60MPa　0～1kPa

               压力：0～60MPa　0～20kPa

负相对压力 ：-0.1MPa～1MPa

精度

①精度等级：0.1级、0.2级、0.5级

②温度影响：±0.15%FS/10℃　　　　

③稳 定 性： 优于0.1%FS/年

④位置影响： 安装位置不影响零点



允许温度

①正常工作温度：-20℃～70℃　

②膜片： -20℃～80℃

③贮存温度：-20℃～80℃

相对湿度    0～98%RH

防爆等级    本安型ExibIICT6或ExiaIICT6

防护等级    IP65

与被测介质接触部分的材料

①过程连接件　不锈钢316L/304/1Gr18Ni9Ti　

②密封件　氟橡胶/丁腈橡胶/聚四氟乙烯(只能用于陶瓷电容)

接线引出方式  可根据需要从任何一个出口引出，建议使用Φ10工业电缆作为引线，以便密封，引出接头为通用电缆接头PG16，不引线一端用端盖封住。

调节范围        零点调节范围　±5%

满量程调节范围　±20%
