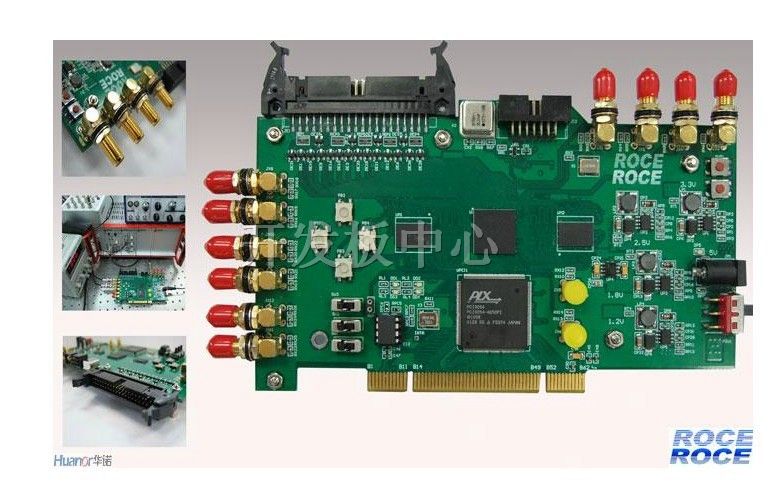

产品介绍：
对于大多数基于FPGA的PCI采集系统，没有很好的扩展性，无法满足不同速率AD的接口。主要原因：电气方面接插件的质量过于低劣，布板没考虑*走线。硬件结构方面缓存速度太慢、容量太小，导致大量数据丢失，也降低了系统的稳定性，更谈不上在FPGA做过多的处理。ROCE_PCI采集卡，很好的解决上述问题，满足您的设计企图心！


板卡主要资源：
1. XILINX ——SARTAN6  xc6slx16csg324主芯片
2. PLX    ——9054       PCI9054-AB50PI
3. 800M  DDR2 _1Gbit      2片
4.  SMA  接口             12个
5.  LVDS33                20路
6.  用户可扩展IO          36个
7.  用户时钟输入         1个
8.  50M系统时钟            1个
9.  按键                  4个
10. 拨码开关               3个
11. LED                    4个



配套光盘内容：
FPGA开发软件
1. ISE12.X*新的ISE版本
2. PLX开发包板卡驱动
板卡接口调试例程
3.PC与PCI板卡通信测试
4.DMA方式存储采集卡数据
5.组合逻辑测试按键、拨码、LED
6.时序逻辑测试按键、拨码、LED
FPGA相关学习
7. ROCE_PCI原理图
8. I SE软件使用教程
9..时序约束设计学习
10. FPGA*设计论文20篇
通信算法实例
11.SYSTEM_GEN +MATLAB实现FPGA算法设计
12.FIR半带滤波器的实现
13.Verilog_AGC的实现
14.2-ASK/MQAM_FPGA的实现


产品清单：
1.ROCE_PCI板卡             1块
2.ROCE_XILINX_U*          1条（送）
3.40PIN*差分线          1条
4.5V 1A 电源               1个
5.资料光盘                 1张
