系统概述

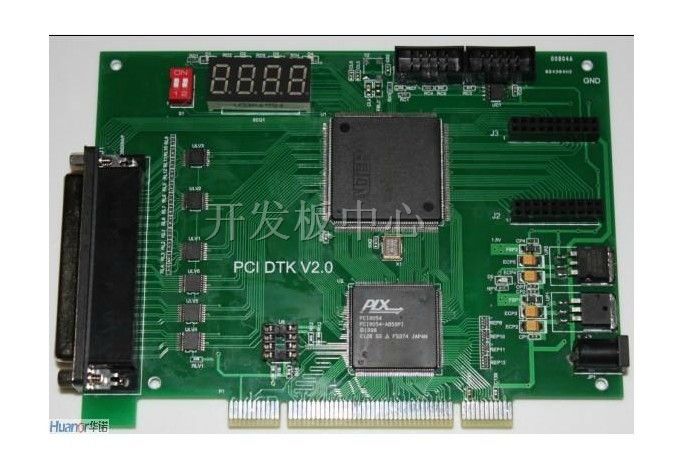

PCI开发板是为满足用户学习并掌握FPGA这门技术，并学习运用FPGA实现PCI接口通信而设计的开发板，它包含丰富的资源，可在此平台上进行多种基础实验和扩展实验。本手册旨在向用户讲述FPGA开发板的主要资源、开发例程和开发方法，让用户一步步掌握FPGA系统的设计。

 硬件资源
开发板包含以下资源：
(1) FPGA,型号：EP1C12Q240；
(2) PCI，型号：PCI9054；
(3) LED，四只；
(4) 拨码开关，两位；
(5) 数码管，四位，共阳；
(6) 包括以下接口：
a) 5V直流电源；
b) LVDS输出接口，12路；
c) LVDS输入接口，12路；
d) GPIO接口，47路；
e) JTAG调试接口；
f) AS编程接口。

 系统供电
系统支持两种供电方式：外部直流5V供电、PCI供电。

 系统时钟
(1) FPGA时钟：40MHz；
(2) 用户时钟：可选。

实验例程
(1) LED控制实验；
(2) 跑马灯实验；
(3) 数码管实验；
(4) PCI读实验；
(5) PCI写实验：PCI控制LED、PCI控制数码管；

 外部接口

DB40接口：37路GPIO，5V，3.3V和地。



资料列表


速度测试
PCI速度经过测试*高可达73M Byte/S,如下图所示。


支持Windows7系统
提供Windows7下的驱动程序和VS2008例程。

支持一机多卡
如下图所示。



产品清单
(1) PCI板卡，一只；
(2) 资料光盘，一只；
(3) PCI挡板，一只。
