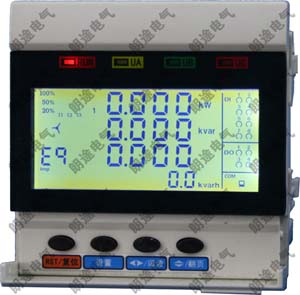

LT96G-C
朗途电气
企业名:烟台朗途电气有限公司
类型:生产企业
电话: 0535-6387787
联系人:马先生
邮箱:lonto@miseye.com
地址:山东烟台开发区万寿山路5号
一、概述
三相全电量电能表采用现代数字信号处理芯片,能够*稳定地测量三相*中的*常用电力参数:三相电压、三相电流、*频率、功率因数、有功电度、无功电度、总谐波畸变率、1~15次电压谐波、1~15次电流谐波、*序电流,并带有数字通迅接口、电能脉冲输出功能。三相全电量电能表具有*高的性价比,可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种*的智能化、数字化的*前端采集模块,已广泛应用于各种控制系统、变电自动化、配*自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、变频器、工业控制计算机等之间的组网通信。
采用交流直接离散采样技术,对电压、电流进行谐波分析和测量;
可任意设定PT/*变比;
宽温LCD,寿命长,白底黑字显示,可视度高;
显示可滚动设置;
安装方便,插件结构,接线美观;
*设备均采用RS485通讯方式,与业界多种软件通讯;
可接入PLC、SCADA系统;
输入、输出全隔离。
二、技术参数
性 能 |
参 数 | ||
输 入 测 量 显 示 |
网络 |
三相三线、三相四线 | |
输 入 测 量 显 示 电压 |
额定值 |
100V或400VAC,允许25%的*限 | |
输 入 测 量 显 示电压 过负荷 |
2倍额定值(连续);2500VAC/1秒(非循环) | ||
输 入 测 量 显 示电压 功耗 |
<0.2VA(每相) | ||
输 入 测 量 显 示电压 阻* |
>500kΩ | ||
输 入 测 量 显 示电压 测量形式 |
RMS测量,精度等级0.2,128点/周波,FFT | ||
输 入 测 量 显 示 电流 |
额定值 |
| |
输 入 测 量 显 示电流 过负荷 |
持续:1.2倍 瞬时:10倍/10s | ||
输 入 测 量 显 示电流 功耗 |
<0.2VA(每相) | ||
输 入 测 量 显 示电流 阻* |
<2mΩ | ||
输 入 测 量 显 示电流 精度 |
RMS测量,精度等级0.2,128点/周波,FFT | ||
输 入 测 量 显 示 频率 |
45~66Hz,自适应跟踪 | ||
谐波 |
1~15次 精度1%,千分比方式 | ||
输 入 测 量 显 示 功率 |
有功、视在功率,精度0.5级、无功精度1.0级 | ||
输 入 测 量 显 示 电能 |
四象限计量,有功精度1.0级,无功精度1.0级 | ||
输 入 测 量 显 示 显示 |
切换、循环(LCD)显示 | ||
电源 |
工作范围 |
85VAC~265VAC | |
电源 功耗 |
≤1.9VA | ||
输入 |
电平输入 |
2路光耦隔离,仪表自带电源5~24VDC | |
输出 |
数字接口 |
RS-485、MODBUS-RTU协议 | |
输出 继电器输出 |
2路继电器触点输出,AC250V/ | ||
环境 |
工作环境 |
-25~ | |
环境 储存环境 |
-40~ | ||
* |
耐压 |
输入/电源>2kV,输入/输出>2kV,电源/输出>1kV | |
* *缘 |
输入、输出、电源对机壳>50MΩ | ||
测量 |
三相三线 |
*电量参数 | |
测量 三相四线 |
*电量参数 | ||
外形尺寸 |
96*96* |
