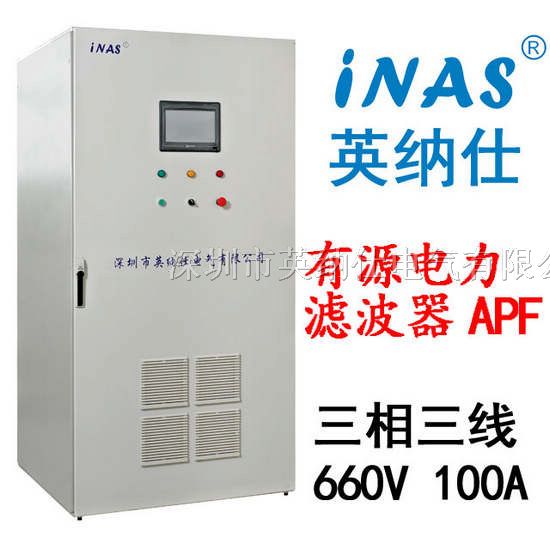

英纳仕有源电力滤波器APF 三相三线制 660V 100A

发布询价信息

相关产品

普通会员

产品分类

新品上架

商品信息

我公司治理谐波的现场录像(点击观看)

如不能打开视频，请复制以下链接到浏览器，再进行观看。

https://www.tudou.com/programs/view/mKy5o4I0pC8/

一、产品简介和参数

型号：iNAS-A-100A-03-660V
供电电源电压	660 x (1±15%) V
	可通过变压器应用于6kV、10kV和35kV系统
接线方式	三相三线
供电电源频率	50 x (1±2%) Hz
单机*滤波电流能力RMS	100A
可滤除谐波次数	2-50次（消除*或选定次数的谐波）
谐波程度设定	可对每次谐波进行单独设定
谐波补偿率﹡	≧95%
全响应时间	≦5ms
补偿方式	谐波补偿、无功补偿或谐波无功同补
开关频率	10KHz
并机运行能力	n台并联，建议多10台
*功率耗损	<额定容量3%
显示功能（用户界面）	*功率、功率因素、各相电压电流值、电流总畸变、频谱图、电流波形显示、负载总电流值、滤波器输出总电流值显示、运行方式设定、干节点设置、故障信息及运行时间查询
保护方式	过欠压、错缺相、装置过流、装置过热、直流母线过欠压、过载自动限流保护
冷却方式	强制冷风
噪音	≦65 dB(A)
*护等级	Ip 43（更高护等级可）
安装尺寸 W x D x H(mm)	600x 400 x 1200	非标尺寸可以按照客户要求生产	重量Kg	400
颜色	RAL7032（可按要求提供其它颜色）
进线方向	上进线/下进线
环境	室内安装，建议安装海拔高度不*过2400m（更高海拔需降容使用）
环境温度	-20℃～40℃
通讯	远程RS485/RS232/以太网通讯功能可选；*机监控软件（选配）

二、有源电力滤波器定义

有源电力滤波器（APF，Active Power Filter）以并联的方式接入*，通过*采样*实时监测负载电流，转换成数字处理器可读的信号后通过一系列的运算，以PWM调制方式，控制*的智能功率模块输出与谐波分量大小相等、相位相反的电流，*消除谐波净化*的目的。

三、应用对象

各类变频设备不稳定负荷钢铁厂、有色冶金、港口机械、点焊机与电弧炉化工设备 *自动化生产线各种整流设备、整流变压器各类恒温设备、微波炉中频炉通讯系统基站电脑、复印机、电梯、荧光灯、*灯等照明负荷不间断电源 ( UPS ) 变频冷气机与*空调。

四、总体优势

1.快速响应能力

*的算法使得本产品能够在100us时间内计算出下一个开关频率的输出，故而响应速度不*过100us，对于变化较为频繁的谐波能够实行快速的补偿。

2.高度的*性

具有输出过电流、直流侧过电压、直流侧欠电压、交流侧过电流、交流侧过电压、IGBT*区保护以及IGBT综合保护等多种保护功能，*在系统或设备出现运行异常时，*地使设备退出运行或保护系统及设备。

3.大容量的补偿能力

有源滤波器的补偿能力受IGBT容量的限制，*对大容量谐波进行补偿，本产品做到不受限制地进行并柜扩容，使得对大容量谐波的补偿成为可能，并且大大降低了成本。

4.简单的操作方法和结构

操作简单，*与负荷并联入系统，无需进行其他的操作。内部结构简洁，变流器为模块化结构，易于安装和维护，接入系统后，无需人工干预即可正常运行。

5.*比

*国产化技术，控制器、变流器以及产品结构等方面具有自主的知识产权。

6.*降耗能力

相比较无源滤波器而言，有源滤波器不是通过建立一个谐波通路滤波，因此，有源滤波器能够将谐波的畸变功率这部分完整地节约下来，由此*用户端得到直接的*收益。

五、技术比较

	无源滤波器（PF）	英纳仕有源电力滤波器（APF）
构造与原理	由单调滤波器和高通滤波器组成的装置进行谐波补偿	采用了电力电子装置进行
谐波补偿要求	*对某些次谐波有好的补偿效果，对谐波发生变化时补偿效果差	不局限于某些次谐波的补偿，而且对变化的谐波进行*的动态跟踪补偿
阻的影响	补偿特性受阻的影响很大	补偿特性不受阻的影响
谐振现象	特定频率下，阻和LC滤波器之间发生并联或串联谐振，从而使谐波电流或电压放大。	与系统*无谐振现象
*效果	无	有
