商品信息 更新时间：2012-07-25

SKF液压驱动法

用于球面滚子轴承和CARB®轴承*的轴向驱动

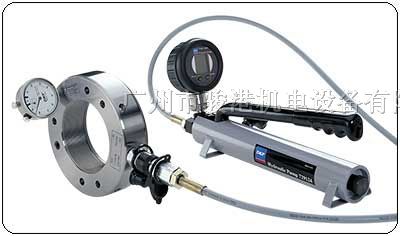

SKF液压驱动法（SKF Drive-up Method）是一种经过验证的、可以*地将球面滚子轴承和CARB®轴承安装到锥形轴上的方法，是SKF的*方法。通过从预先确定的位置控制轴承的轴向位移量，以*正确的配合。该方法需要使用装有深度千分表的SKF HMV..E液压螺母和装有*数字压力表的液压泵。
SKF已经为每种类型的轴承制作了专门的安装参数表，其中规定了所需安装压力。这样就能够*定位轴承的起始点和测量出轴承的轴向位移。

	减少塞尺的使用
	大大节省安装球面滚子轴承和CARB®轴承的时间
	**的安装调整方法
	是安装密封球面滚子轴承和CARB®轴承的*恰当的方法

SKF液压驱动法

受*保护

图1.

图2. 一个滑动面

图3. 一个滑动面

图4. 两个滑动面

图5. 两个滑动面

详细的使用步骤
1.	轴承尺寸与SKF HMV..E螺母相匹配（否则须调整表中的压力）
2.	确定在安装时是一个或两个滑动表面，参见图2 - 5。
3.	为配合面抹上一层薄的油，如SKF LHMF 300，并小心地将轴承套到轴上
4.	向HMV..E液压螺母施加到表中提供的安装压力值，将轴承推动到起始位置。监控液压泵上的压力表所指示的压力。 SKF液压泵729124 SRB适用于HMV 54E及其以下的液压螺母。SKF TMJL 100SRB适合用于HMV 92E及其以下的液压螺母，而TMJL 50SRB适合用于HMV 200E及其以下的液压螺母。作为备选方案，SKF数字式压力表TMJG 100D可直接装到液压螺母上。
5.	将轴承在锥轴上推进所需的行程Ss。轴向位移*好通过深度千分表来监测。SKF液压螺母HMV..E已配有千分表。
通常，轴承安装时轴上*须有合适的干涉配合，并且有适当的剩余间隙。
在工作条件下，如空心轴，要求有*的剩余间隙，液压驱动就需要进行调整。SKF液压驱动法光盘可以计算在这些工作条件下的修正量。否则，请联系SKF或参登陆SKF安装拆卸指导说明网站skf.com/mount。

点击这里，显示驱动压力和轴向位移表

订购信息

订货号	产品描述
HMV ..E （如HMV 54E）	公制螺纹液压螺母
HMVC ..E （如HMVC 54E）	英制螺纹液压螺母
HMV ..E/A101 （如 HMV 54E/A101）	无螺纹的液压螺母
729124 SRB （用于液压螺母≦ HMV 54E）	带数字式压力表的液压泵（MPa/psi）
TMJL 100SRB （用于液压螺母≦ HMV 92E）	带数字式压力表的液压泵（MPa/psi）
TMJL 50SRB （用于液压螺母≦ HMV 200E）	带数字式压力表的液压泵（MPa/psi）
TMJG 100D	数字式压力表（MPa/psi）
TMCD 10R	卧式深度千分表（0 – 10mm）
TMCD 5P	立式深度千分表（0 – 5mm）
TMCD 1/2R	卧式深度千分表（0 – 0.5英寸）

液压泵技术参数

	729124 SRB	TMJL 100SRB	TMJL 50SRB
*大压力	100 MPa	100 MPa	50 MPa
每次流量	0.5 cm³	1.0 cm³	3.5 cm³
储油罐容量	250 cm³	800 cm³	2,700 cm³
注：上面的液压泵都完整配有数字式压力表、高压和快速接头。
