商品信息 更新时间：2012-03-14

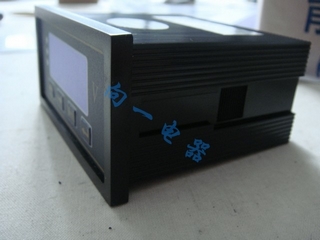

产品型号: XY194U-5K1/DP3智能5槽形可编程数显单相电压表

外形尺寸：48mm（H）×96mm（W）×100mm（D）
开口尺寸：45（H）×91（W）mm

可加其他扩展功能，如通讯，报警，变送，有其他*要求的联系本人。

单排显示可编程表说明书

一、主要性能指标

1.1.1 显示位数4位，显示范围：0.000-9999；

1.1.2 准确度等级：0.5、0.2级；

1.1.3 过载能力：持续：1.2倍，瞬时：电流10倍/5秒，电压2倍/1秒。

1.2 主要参数

1.2.1 标称输入：交流电流1A、5A；交流电压 100V、220V、380V；

1.2.2 变送输出:DC 4～20mA、0～5V;(扩展功能);

1.2.3 RS485通讯接口,应用Modbus通讯规约(扩展功能);

1.2.4 带两路继电器输出(扩展功能);

1.2.5 输入阻*：电流输入阻*≤1Ω、电压阻*≥10MΩ

1.2.6 电源： AC220V; AC/DC 85～265V；

1.2.7 功耗：≤2VA；

1.2.8 *缘强度：2kV/1min；

二、仪表接线方法

三、仪表设置

1．1）键盘按键:

：菜单项目的上移或数值递增。

：菜单项目的下移或数值递减。

Menu ：菜单编辑或数值位的右移。

：回退到上级菜单，在参数设置时回退且保存设置。

2）指示灯:

“k”:千单位，真实数值为显示值的一*。

“M”:兆单位，真实数值为显示值的一兆倍。

“AH”:上限报警，灯显示红色。

“AL”:下限报警，灯显示绿色。

2．显示操作说明

上电后，显示CHSH 8.8.8.8后，进入测试状态。

3. 设置操作说明

按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态

1) 工作模式

在正常情况下，仪表处于电量值正常显示工作状态。这时按下Menu键，进入查看状态，可查看仪表的参数。

按下Menu键，出现PUT，输入正确*后，即可进入编程模式。出厂默认*值是8888

2) 显示字*说明
