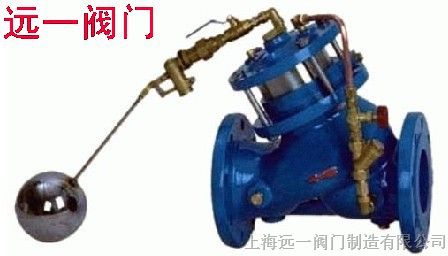

F745X-16活塞式遥控浮球阀

型号/规格：
F745X-16
品牌/商标：
上海远一阀门

发布询价信息

相关产品

普通会员

企业名：上海远一阀门制造有限公司

类型：原厂制造商

电话： 021-69577142

手机：13801619288

联系人：吕先生

QQ：

邮箱：yy-valve@163.com

地址：上海上海市上海市奉贤庄行工业园区

产品分类

仪器/仪表(97)
∟ 阀门仪表(97)

新品上架

商品信息

结构特点：

F745X活塞式遥控浮球阀本产品由主阀和浮球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采取膜片式或活塞两类结构。接管系统由浮球阀、球阀和接管组成。本产品直接利用浮球导阀进行液面控制，不需要其它装置和能源，结构简单，维护保养简便，控制不受水压影响，液面控制准确度高，密封可靠。

工作原理：

当管道从进水端给水时，由于球阀、浮球阀是常开的，水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池，主阀控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室水压升高推动主阀关闭，供水停止。当水池水面下降后，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

工作特点：

1、关闭严密可靠。主阀密封采用橡胶密封环密封，关闭动力由主阀控制室自动形成，保持合适关闭力，密封寿命和可靠性高。

2、操作方便，无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。

3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

功能与用途：

本阀门安装在水塔、水池的进口端管路上，完成保持水塔、水池液面的规定高度的功能。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

主要技术参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	动作压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	≥0.07	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞（活塞型）	2Cr13
膜片（膜片型）	夹织物丁腈橡胶
浮球阀球阀	铜合金
过滤器	不锈钢
