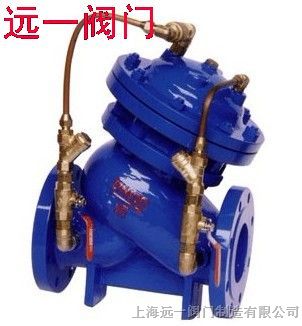

JD745X-10/16/25/40/64/100C多功能水泵控制阀

型号/规格：
JD745X-10/16/25/40/64/100C
品牌/商标：
上海远一阀门

发布询价信息

普通会员

企业名：上海远一阀门制造有限公司

类型：原厂制造商

电话： 021-69577142

手机：13801619288

联系人：吕先生

QQ：

邮箱：yy-valve@163.com

地址：上海上海市上海市奉贤庄行工业园区

产品分类

仪器/仪表(97)
∟ 阀门仪表(97)

新品上架

商品信息

一、多功能水泵控制阀用途：

JD745X-10/16/25/40/64/100C高压多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、电站、核电等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。多功能水泵控制阀就是水压控制的阀门，水泵控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。本类阀门在管道中一般应当水平安装。

二、多功能水泵控制阀的特点：

１、安全可靠性高。具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。

２、无需操作控制。当水泵启停时，巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动按水泵操作规程的要求进行动作。

３、无需调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响，适应范围广。

４、基本无需维修，寿命长。

５、节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量，阻力损失小。

三、多功能水泵控制阀技术参数：

1、公称压力：1.0MPa、１.6MPa、2.5MPa

2、动作压力：0.05MPa

3、适用介质：水

4、适用温度：0～80℃

5、缓闭时间：3～120s（可调节）

6、水锤峰值：≤1.3倍水泵出口额定压力

7、水泵反转速度：≤1.2倍水泵额定转速

8、阻力损失：比旋启式止回阀减少约31%。

四、多功能水泵控制阀主要结构尺寸：

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	250	364	200	200	200	160	160	160	8-18	8-18	8-18
100	320	418	220	220	235	180	180	190	8-18	8-18	8-22
125	365	481	250	250	270	210	210	220	8-18	8-18	8-26
150	415	543	285	285	300	240	240	250	8-18	8-22	8-26
200	500	673	340	340	360	295	295	310	8-18	12-22	12-26
250	605	792	395	405	425	350	355	370	12-22	12-26	12-30
300	698	927	445	460	485	400	410	430	12-22	12-26	16-30
350	787	257	505	520	555	460	470	490	16-22	16-26	16-33
400	914	1188	565	580	620	515	525	550	16-22	16-30	16-33
450	978	1281	615	640	670	565	585	600	20-26	20-30	20-36
500	978	1256	670	715	730	620	650	660	20-26	20-30	20-36
600	1200	1600	780	840		725	770		20-30	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-36
900	1800	2100	1110			1050			28-33
1000	2000	2400	1230			1160			28-33
