1、 描述：

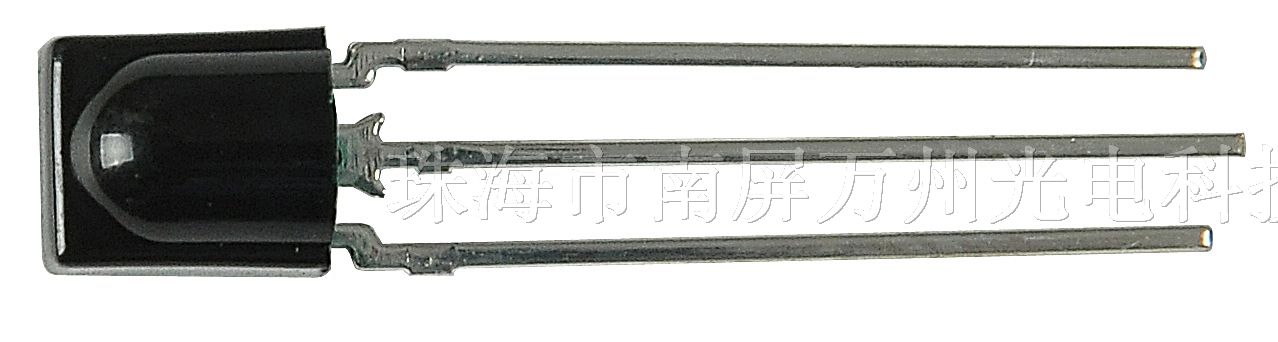

IRM138HL-26内含*PIN光电二*管和全制程前置放大IC，采用内屏蔽封装，在红外遥控系统中作为接收器使用。

2、 主要特性：

   *模块封装，体积小巧；

   *工作电压，2.7-5.5V;

   *高灵敏度，*光、电磁干扰能力强；

   **远工作距离30米；

   *输出匹配TTL、CMOS电平，低电平*;

   *上电短*（低于1ms）；

3、应用：

   空调、暖风机*。

4、应用电路：

5、接收角度图：



6、*限参数：                                          (Ta=25℃)

Parameter	Symbol	Ratings	Unit
Supply Voltage	VCC	0—6	V
Operating Temperature	Topr	-20— +80	℃
Storage Temperature	Tstg	-40 —— +125	℃
Soldering Temperature	Tsol	260（5S）	℃

7、光电参数：   (T=25℃ V_CC=5V  f₀=38KHZ)

参   数	*号		Min	T*e	Max	测试条件	单位
工作电压	VCC		2.7	5.0	5.5		V
工作电流	Icc			1.0	1.5	Lin=0μA ,Vcc=5V	mA
静态电流	Ice			0.8	1.6	无信号输入时	mA
内部上拉电阻	RPU			30/40			KΩ
输出电流	IOCL			8			mA
接收距离	L	0°		20		200±5lux,VCC=5V	M
		30°		15			M
		45°		12			M
接收角度	θ1/2		+/-45				Deg
载波频率	f0			38			KHZ
BMP 宽度	fBW		f0-3.5	f0	f0+3.5	-3Db Bandwidth	kHz
低电平输出	VOL				0.25	Vin=0V Vcc=5V	V
高电平输出	VOH		VCC-0.25		VCC	Vcc=5V	V
