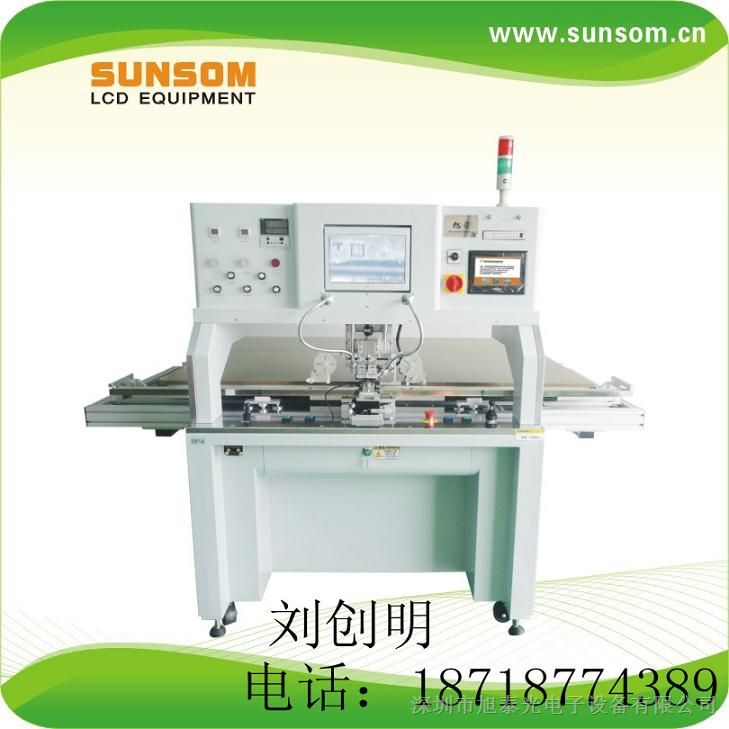

XCH71-A6  XCM71-A6

TAB/FOB Bonding M/C

TAB/FOB邦定设备

设备用途：

本产品适用于各种FPC、COF、TAB于LCD Panel及PCB组合邦定

工艺应用：●电视机液晶屏    ● 显示器液晶屏  ● 笔记本液晶屏

产品规格：

客户可根据设备温度方式及设备兼容Panel 尺寸进行选择




设备型号

XCH71-A6

XCM71-A6


温度方式（可选）

恒温加热型



脉冲加热型


设备规格（可选）

32寸内

47寸内

52寸内

65寸内



32寸内



47寸内



52寸内

65寸内





功能特点：

■SUNSOM 压力系统双缸结构可消除压头自重，压力*小精度可达0.1kg.

■*平板载台采用*度，*型铝为主构件，以适应大平板对水平及强度的要求，具有面积不变形、不走位、无间隙等特点。

■压头上下行结构部件采用三级电路控制，可根据量化生产、手动生产、生产调试需求选择不同控制方法，解决了以往因不同工作模式下压头山下行控制不便的难题。

■步进记忆功能及自动走位等量产设备功能巧妙地运用于设备*，解决了大平板反复移动所造成的不便

■视觉系统、控制系统、温度系统采用*品牌产品。



■基本参数

Basic Parameter

输入电源

Voltage

AC220V 50-60HZ

操作模式

Operation Mode

7寸人机界面

7" interface


额定功率

Rating Power

恒温1.5kw  脉冲4kw

1.5kw(constant heat)

4kw (Pulse Heat)

LCD载台

LCD Table

伺服自动记忆走位

Servo memory and auto location


工作气源

Pressure

0.4-0.8Mpa

TAB夹具

TAB Fixture

X-Y-θ千分尺调节

Micrometer adjust X-Y-θ


压头尺寸

Bond Head

恒温60mm 脉冲50(选订）

60mm(constant heat)

50mm(pulse heat)

热电偶

Thermocouple

K型

K t*e


卷皮方式

Rolliing Mode

自动卷皮

Auto

程序控制

Program Control

PLC控制器+伺服控制器

PLC and servo controller


视觉系统

Vision system

C/L CCD x2个

Two C/C CCD

机身重量

Weight

300kg


加热方式

Heat Mode

恒温式或脉冲加温（可选）

Constant heat and pulse heat

外形尺寸

Dimension



L1200 x W895  x 1440mm


■Front View and Side View
