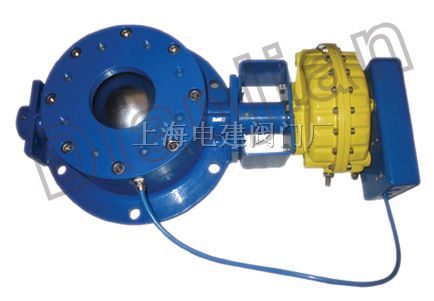

圆顶阀概述：

圆顶阀是一种新型的快速起闭阀门，是目前国际上燃煤电厂输灰系统中使用数量*多、使用效果*佳的关键性阀门。主要应用于电力、冶金、化工、食品、制药等领域气力输送系统中的干灰、干粉物料的进料口、出料口、排气口、助吹口、排堵口及管道切换的开关控制。产品的优良性能在多年的市场运作中得到充分验证，*了广大客户的信赖。

圆顶阀工作原理

本阀门由球阀本体、气动装置、电动控制及气动控制原理相结合，启闭动作是由气动装置驱使球体正反回转90°来实现的。阀门关闭时，先由气缸控制半球转动至阀门通径全关的关闭位置，然后气包密封圈充气，使密封圈与球紧密接触而*密封。阀门开启时，气包密封圈先放气，使密封圈与半球*脱离接触，然后再由气缸控制半球转动至阀门通径全开的开启位置。由于半球在开启和关闭的全过程，密封圈不充气，球面与密封圈处于脱离接触状态，半球与密封圈没有摩擦，因此*大限度的*了阀门的使用寿命。

圆顶阀特点：

1、本阀门具有重量轻、流阻小及密封性能*、使用寿命长等优点。

2、该阀门转动灵活、动作快，开关*5~8秒，阀门传动采用气动，是管道自动化系统中的理想配件；

3、由于半球在开启和关闭的全过程，密封圈*充气，球面与密封圈处于脱离接触状态，半球与密封圈没有摩擦，因此*大限度的*了阀门的使用寿命；

4、上、下阀杆轴套都采用自润滑结构，摩擦系数小，启闭灵活；

5、配置阀门开关信号装置，实现远距离自动控制，满足微机自动操作的需要。接近开关和接线端子采用集成及快速接头方式，在现场连接中更简便。

圆顶阀采用标准

设计标准:GB/T12237-89

法兰连接尺寸: GB/T9113-2000、GB/T9119-2000

结构长度:GB/T12221-89

压力试验: GB/T13927、*/T9092

圆顶阀主要技术参数：

公称通径：DN50-500mm，

公称压力：PN1.6mpa

控制气源压力：0.4～0.6MPa
耗气量：1～3L／次
气缸输出转矩：75～650N.m／5bar

工作温度：普通型圆顶阀≤200°C，水冷却圆顶阀≤480°C。

适用介质：煤粉、粉尘，粉煤灰等粉粒状物料

圆顶阀主要*部件材料：

阀 体：碳钢，阀 芯：铸钢，不锈钢

密封圈：*橡胶（*、*、耐腐蚀）

轴 套：*无油轴承

圆顶阀安装、使用要点

1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。

2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适应，法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以*阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4、该阀门出厂前已做调整和动态试验，气路已经连接完好。

5、该阀门主要易损件为密封圈和阀芯。
