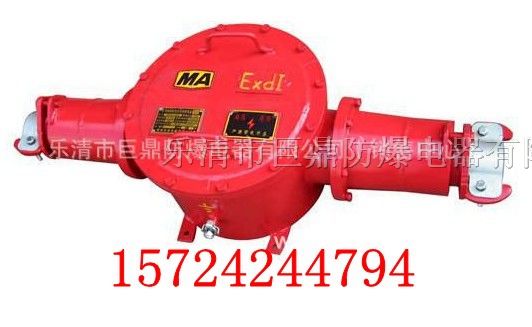

BHG1高压电缆接线盒

电缆接线盒 高压电缆接线盒 接线盒 *爆电缆接线盒 矿用接线盒 矿用高压电缆接线盒  电缆接线盒 高压电缆接线盒 接线盒 *爆电缆接线盒 矿用接线盒 矿用高压电缆接线盒

一.使用范围：

矿用隔爆型高压电缆接线盒 (以下简称接线盒)，适用于气体(甲烷)和煤尘混合物的矿井中，供煤矿井下电压至610千伏，电流至安培，系统额定断开电流至12.5KA供电系统中，连接两段矿用橡套软电缆之用。

二.结构简介

接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。

三.技术数据：

 BHG1矿用隔爆型高压电缆接线盒

1矿用隔爆型高压电缆接线盒 BHG1-400/10KV-2T (含200/315A)

2 矿用隔爆型高压电缆接线盒 BHG1-400/10KV-3T (含200/315A)

3 矿用隔爆型高压电缆接线盒 BHG1-400/10KV-4T (含200/315A)

4矿用隔爆型高压电缆接线盒 BHG1-400/6KV-2T  (含200/315A)

5 矿用隔爆型高压电缆接线盒 BHG1-400/6KV-3T  (含200/315A)

6 矿用隔爆型高压电缆接线盒 BHG1-400/6KV-4T  (含200/315A)

7矿用隔爆型高压电缆接线盒 BHG1-400/3.3KV-2T  (含200/315A)

8 矿用隔爆型高压电缆接线盒 BHG1-400/3.3KV-3T  (含200/315A)

9 矿用隔爆型高压电缆接线盒 BHG1-400/3.3KV-4T  (含200/315A)

10 矿用隔爆型低压电缆接线盒 BHG1-400/1140-4G (含200/315A)

11 矿用隔爆型低压电缆接线盒 BHG1-400/1140-4G (含200/315A)

12矿用隔爆型低压电缆接线盒 BHG1-400/1140-4G (含200/315A)

四、使用
1、接线盒拆箱后，应检查有*坏现象，*件有*失。
2、接线盒应垂直悬挂在巷道的上部或固定在*支架上。
3、两侧引入端的电缆要有适量的驰度，不得使电缆头承力。
4、电缆两侧进入箱体后，需用托板将其端部的应力锥固定。
5、电缆两端30mm芯线用*压紧螺母将其与接线端子压紧（用*扳手操作），**接触，不允许芯线松散。
6、接线盒各部紧固螺栓*须*，定期由专人检查，如有问题*须及时处理。
7、接线盒的检修和迁移*得在带电情况下进行，*须在断电源后，按《煤矿保安规程》要求，用*手段放电后，才可打开盖子。
8、接线盒在使用时*须*接地。
9、在预制电缆终端之前须先将压紧法兰、密封圈、挡圈和联通节套入电缆，按高压电缆的终端制作工艺处理好电缆终端。
10、在没有控制线引入时，将两端的屏蔽线分别编在一起，通过辅助端子联接起来。分别将两端的接地线编在一起，接到各自的内接地装置上。
