MSP430系列单片机是美国德州仪器(TI)1996年开始推向市场的一种16位* 功耗、具有精简指令集(RISC)的混合信号处理器(Mixed Signal Processor)。称之为混合信号处理器,是由于其针对实际应用需求,将多个不同功能的模拟电路、数字电路模块和微处理器集成在一个芯片上,以提供“单片”解决方案。该系列单片机多应用于需要电池供电的便携式仪器仪表中.

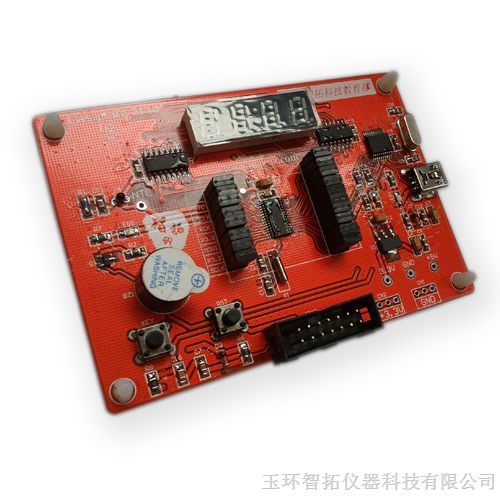

Easy430f2132学习板特点

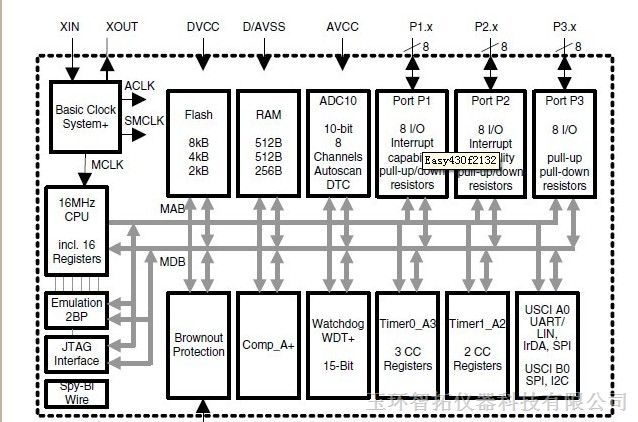

功能框图如图1所示:
Easy430f2132采用U*供电的方式,而不需要外接电的方式,方便广大同学的使用,而串口通讯,也考虑串口9针的不方便性,精诚电子的Easy430f2132在电路板内做了U*转串的电路,方便大家学习串口实验。

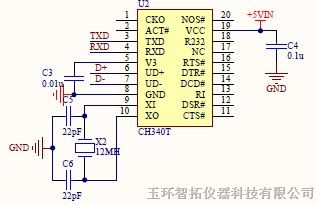

现将U*转串口的部分电路公开:
Easy430板上自带热敏电阻测温实验,利用AD采样,与查表的方法,学习AD采样的实验,以及查表的算法
利用板上的数码管显示:来实时显示当前室温...
而数码管的实现:是利用2片595芯片的级联,通过MCU的SPI口通信来实现数码管段式的驱动的。
关于数码管的驱动,这里精诚电子补充一个知识点:
数码管的段电流(即每段发光二*管的电流)应在3MA-10MA,电流过下,会使亮度不够,电流过大,会影响数码管的使用寿命。
在动态扫描驱动方式下,段电流应该是静态方式下的N倍(N是数码管的位数)。所以我们使用的四位数码管的段电流范围应该在12MA-40MA之间,这样才会有更好的显示效果。
这是为什么呢?因为在动态扫描方式下,一位数码管段的显示机会是静态的1/N。所以电流需要扩大N倍。
其次HC595芯片,输出端的单个引脚的输出电流*大是35MA,一般情况下是2MA左右,但是整个芯片不能*过70MA,所以全段驱动的时候,段电流是10MA(当小数点不适用,8段当7段用)。所以输出地电流范围是10MA-20MA,比我们之前设定的范围,下线要少2MA,这是可以容忍的。
这里可以发现,我们点亮的段数越多,提供的段电流就不一样。这就是所谓的非恒流驱动。也就是说,在点亮不同数字的时候,因为段数不同,提供的电流也就不同,比如显示1,比显示8就要亮。在实际中,我们会发现,这样的亮度差异其实并不明显。
说明:以上电路为Easy430f2132学习板得部分介绍。
