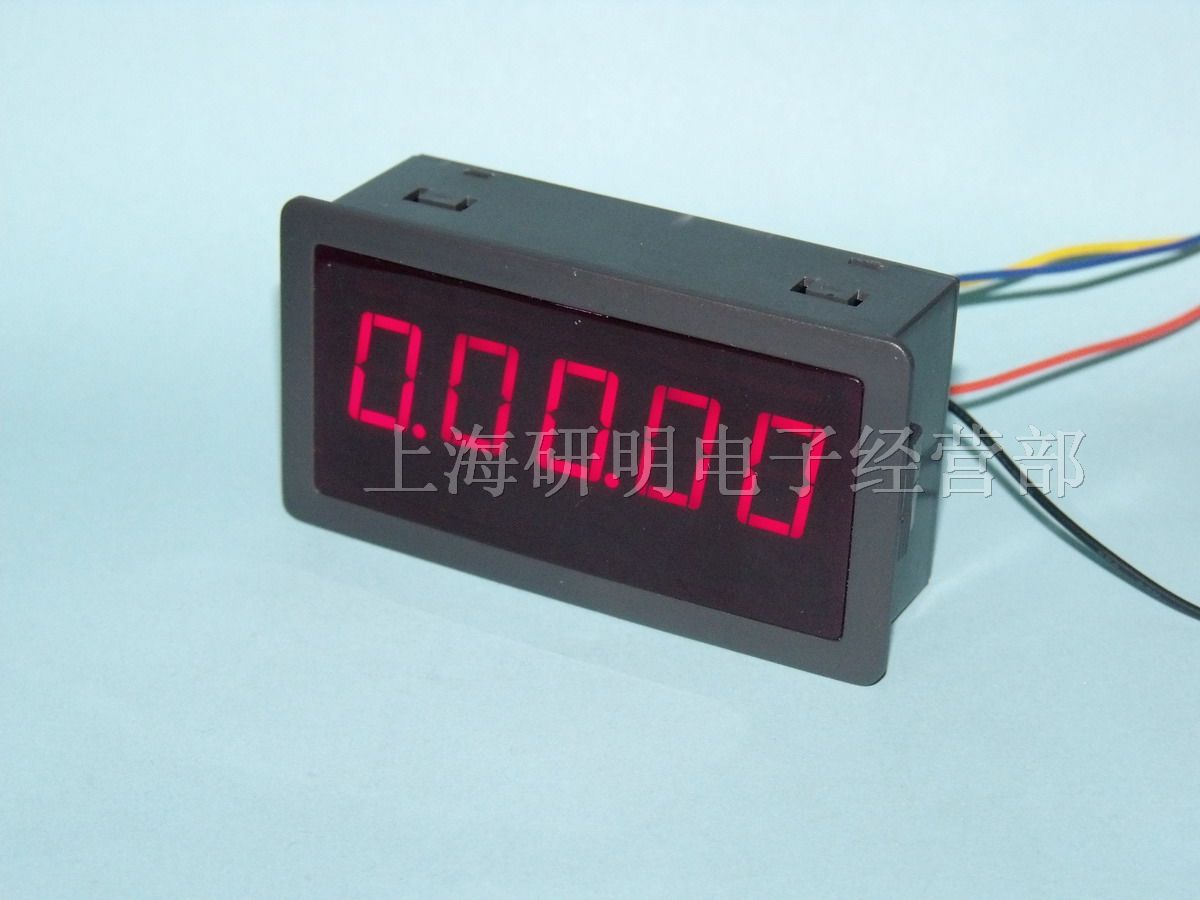

YM5135－FR 系列频率/转速表使用说明书
一、概述
YM5135－FR 系列频率/转速表是采用美国Microchip 公司*单片机作为*处理器，具有可
靠性高、*干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面*传统的周期
测量和脉冲计数测量方法，整合这两种测量方法的优点，采用*的全同步周期测量法，使仪表在
测量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要*频率
测量的场合。
二、产品特点
1． 频率测量精度高，25 摄氏度时可达0.01‰，分辨率可达0.001HZ。
2． 频率测量范围宽，0.15HZ－100KHZ。也可定做*频测量0.01HZ-100HZ
3． 量程自动切换，从00.000Hz(R/M)到000.00KHz(KR/M)。
4． 可按键切换工作模式，包括频率和转速两种工作模式, 工作模式掉电保存。
5． 可按键设置分频值，分频值可为1－999，共999 档，分频值掉电保存。
6． 外形美观，工艺精良，使用方便。
三、主要性能指标
参数项目频率表转速表
显示位数5 位LED 数码管（0.56， ）
显示刷新速率信号频率>3HZ: 3 次/秒; 信号频率≤3HZ:约等于信号频率。
溢出显示“- - - - -”
测量精度0.1%±1di* 或0.01‰在25℃
测量范围0.15HZ—100KHZ 9r－999.99Kr/m
输入信号类型干触点、PNP、NPN、脉冲
幅值3－30V 和30-300V 两档，短路冒切换
测量方法全同步周期测量法
输入电阻100KΩ/阻性
电源DC5V/DC7-24V/DC36V/AC6V/AC9V/AC12V/AC24V 30mA 订货需说明
耐压AC2000V 1min 外部端子与外壳间
*振动振动数：10－55HZ，加速度50m/s2 X、Y、Z 方向各5minX10
使用环境（温湿度） 温度－30℃－＋70℃ 相对湿度25－85% （无凝露）
保存温度－40℃－＋80℃ （无凝露）
外形尺寸(mm) 79X43X25（长X 宽X 高）
开口尺寸(mm) 75X39.5
四、使用方法
1、转速频率显示切换（当外接高电压信号时此操作需断开信号）：
打开后盖，按下“S2”键，数码管显示“0”或“1”，“0”为频率显示，“1”为转速显示，按下
“S1”键切换。无退出键，等待10 秒钟自动返回测量状态，或断电重启返回测量状态。
2、分频值设定（当外接高电压信号时此操作需断开信号）：
打开后盖，按下“S1”键，进入分频值设定界面，进入界面后“S1”键为移位键，“S2”键为
数值加键，分频值*须设定在1-999 数字内，其它值无效，通过“S1”和“S2”设定好所需分频
值后，等待10 秒钟自动返回测量状态，或断电重启返回测量状态。分频概念：即齿轮一转所取的
信号数。例如，齿轮一转取20 个脉冲信号，分频值即设定为20 即可。
3、高低压信号输入切换（当外接高电压信号时此操作需断开信号）：
仪表出厂信号输入均设定为低压输入,若需要高压输入,则需打开后盖把“L”处短路帽断开
即可.注意!当短路冒未断开而输入高压则会对仪表造成损坏,且此损坏不在保修范围内,请慎重
操作
