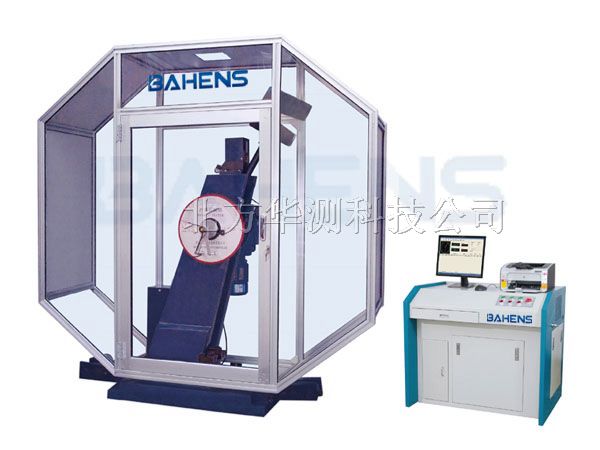

仪器化冲击试验机（示波冲击试验机）*W-H是我公司借鉴国外技术，联合相关科研院*新开发完成的新产品。该机按照ISO14556：2000《Steet-charpy V-charpy V-notch pendulum impact test-Instvumented test method》;GB/T19748-2005《金属夏比V型缺口摆锤冲击试验仪器化试验方法》；GB/T3808-2002《摆锤式冲击试验机的检验》中的有关要求研制。通过测试冲击力值、采集与分析冲击过程数据、绘制能量变化曲线，给出材料断裂不同阶段明确物理学意义与解释，为研究、分析材料断裂过程的行为，提供详细准确的数据。智能仪器化冲击试验机将是现用普通冲击试验机的替代和发展方向。

仪器化冲击试验机的仪器特点
1.主机架底座与立柱一体化设计、整体铸造*，刚性好，*试验的稳定性；
2.摆轴采用简支梁方式支承，轴承径向载荷分布合理，大大减小轴承摩擦带来的能量损失；
3.采用双级标准减速电机提锤，挂摆装置采用液压缓冲，挂摆平稳；
4.摆锤圆形摆体设计，*了打击中心准确，摆锤力矩*；
5.冲击刀采用螺钉安装固定，更换简单方便；
6.装有**护销，并且配备了全封闭*护罩；
7.微机控制，按指令完成取摆、冲击、自动扬摆、再冲击多次试验的全过程。
8.试验机安装测力传感器和角位移传感器，具有*采样、存贮和运算功能；
9.微机通过数据分析及软件处理，可以获取：力-时间、位移-时间、能量-时间、力-位移、能量-位移等曲线；
10.可提供：冲击速度、冲击时间、冲击能量、吸收能量、位移、裂纹形成能量、裂纹扩展能量、屈服力、屈服时间、屈服位移、屈服能量、**、**时的时间、**时的位移、**时的能量、不稳定裂纹扩展起始力、不稳定裂纹扩展终止力、不稳定裂纹扩展终止位移、不稳定裂纹扩展起始能量、不稳定裂纹扩展终止能量等多个特征值。

仪器化冲击试验机的技术参数

规格型号	*W-150H	*W-300H	*W-450H	*W-600H	*W-750H
冲击能量	150J	300J	450J	600J	750J
标度盘刻度范围及分度值	0－150J 1J	0－300J 2J	0－450J 3J	0－600J 4J	0-750J 5J
摆轴轴线至打击中心的距离	750mm	750mm	750mm	750mm	750mm
*大冲击速度	5.24m/s	5.24m/s	5.24m/s	5.24m/s	5.24m/s
试样支座跨距	40 +0.2mm
试样支座端部圆弧半径	R1.25mm
冲击刀刃圆弧半径	R2.25mm,R8mm
冲击刀夹角	30°±1
冲击刀厚度	16 mm
试样规格	10×10×55 mm
测力传感器精度	≤±1%FS
角位移传感器分辨率	0.1°
