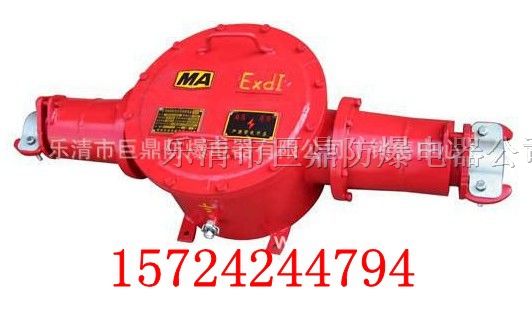

BHG1高压电缆接线盒

型号/规格：
BHG1
品牌/商标：
*鼎

发布询价信息

普通会员

企业名：乐清市巨鼎防爆电器公司销售

类型：生产企业

电话： 0577-27868508

手机：15724244794

联系人：王丽

QQ：

地址：浙江温州浙江乐清柳市新桥工业区

产品分类

新品上架

商品信息

BHG1高压电缆接线盒
矿用高压电缆接线盒矿用高压电缆连接器矿用高压电缆接线盒 BHG1系列高压电缆接线盒矿用本质*型电缆接线盒矿用电缆接线盒高压接线盒

BHG1高压电缆接线盒
BHG1高压电缆接线盒结构简介
接线盒的隔爆外壳为钢板结构，盖采用螺栓压接形式，两侧为电源引线端，并设有控制线引入装置。壳体内设有三个主接线端子，接线柱上压板将电缆头压接。基座为高压电瓷，并设有一个辅助接线端子。
BHG1高压电缆接线盒的使用
1、接线盒拆箱后，应检查有*坏现象，*件有*失。
2、接线盒应垂直悬挂在巷道的上部或固定在*支架上。
3、两侧引入端的电缆要有适量的驰度，不得使电缆头承力。
4、电缆两侧进入箱体后，需用托板将其端部的应力锥固定。
5、电缆两端*30mm芯线用*压紧螺母将其与接线端子压紧（用*扳手操作），**接触，不允许芯线松散。
6、接线盒各部紧固螺栓*须*，定期由专人检查，如有问题*须及时处理。
7、接线盒的检修和迁移*得在带电情况下进行，*须在断电源后，按《煤矿保安规程》要求，用*手段放电后，才可打开盖子。
8、接线盒在使用时*须*接地。
9、在预制电缆终端之前须先将压紧法兰、密封圈、挡圈和联通节套入电缆，按高压电缆的终端制作工艺处理好电缆终端。
10、在没有控制线引入时，将两端的*屏蔽线分别编在一起，通过辅助端子联接起来。分别将两端的接地线编在一起，接到各自的内接地装置上。
BHG1高压电缆接线盒技术数据：
BHG1矿用隔爆型高压电缆接线盒
1 矿用隔爆型高压电缆接线盒 BHG1-400/10KV-2T (含200/315A)
2 矿用隔爆型高压电缆接线盒 BHG1-400/10KV-3T (含200/315A)
3 矿用隔爆型高压电缆接线盒 BHG1-400/10KV-4T (含200/315A)
4矿用隔爆型高压电缆接线盒 BHG1-400/6KV-2T (含200/315A)
5 矿用隔爆型高压电缆接线盒 BHG1-400/6KV-3T (含200/315A)
6 矿用隔爆型高压电缆接线盒 BHG1-400/6KV-4T (含200/315A)
7矿用隔爆型高压电缆接线盒 BHG1-400/3.3KV-2T (含200/315A)
8 矿用隔爆型高压电缆接线盒 BHG1-400/3.3KV-3T (含200/315A)
9 矿用隔爆型高压电缆接线盒 BHG1-400/3.3KV-4T (含200/315A)
10 矿用隔爆型低压电缆接线盒 BHG1-400/1140-4G (含200/315A)
11 矿用隔爆型低压电缆接线盒 BHG1-400/1140-4G (含200/315A)
12矿用隔爆型低压电缆接线盒 BHG1-400/1140-4G (含200/315A)
BHG1矿用隔爆型高压电缆接线盒的用途：
矿用隔爆型高压电缆接线盒(以下简称接线盒)，适用于*性气体(甲烷)和煤尘混合物的矿井中，供煤矿井下电压至610千伏，电流至安培，系统额定断开电流至12.5KA供电系统中，连接两段矿用橡套软电缆之用。
