一、技 术 规 格
l 型号：BL-1000  (BL)
l 样品架转速：1--3 r /min可调
l 样品架承重：200kg
l 摆管半径： 1000mm
l 试验台面尺寸：?800㎜（可根据客户需要设计）
l 摆管喷水孔径： ? 0.4--0.8㎜
l 摆管孔间距离：50mm
l 摆管摆幅：±60°、±90°、±180°可调
l 每孔平均水流速度：0.07-0.6L/min
l 设备电源：AC380V

二、参 照 标 准
     本产品满足GB 2423.38-2005《电工电子产品基本环境试验规程  试验R：水试验方法》，严格按低压电器外壳*护IP等级GB 4208—93、GB 4706、GB 7000等相对应的*标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验。

 自然界雨水对产品和材料的破坏，每年造成*估计的经济损失。所造成的损害主要包括腐蚀、褪色、变形、强度下降、膨胀、发霉等，*是电器产品因雨水造成短路而*易酿成火灾。因此针对特定的产品或材料进行外壳*护水试验是*不可少的一道关键程序。

     摆管淋雨试验装置*水试验设备可以用来考核和确定电工、电子产品外壳和密封件在水试验后或在试验期间能否*设备和元件良好的工作性能。设备能*模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。
     设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

三、电路控制和保护系统
l 本套摆管淋雨设备采用PLC可编程控制器设定控制摆管的转动角度、转速，**试验按标准运行
l 摆管和转台分别*的控制系统；
l 时间设定分别控制几个*的系统；
l *执行元器件；
l 配备水过滤器；
l 无熔丝保护开关；
l 过载、漏电、全护套式接线端子；
l 具有自动关机等保护；

四、实验室设施布置
     实验室应具备*容纳整套设备的空间，照明、供电、供水、排水设施*。
     实验室地面应由*滑*渗水的材料铺设，地面四周留有200mm宽，100mm深的排水沟，以利于试验时废水的排放，且废水可以经由排水沟顺利地排出室外，*实验室地面不会有积水产生，对试验造成影响。

实验室应配备*试验使用水的储水箱，储水箱的位置应合理安排，既要*有利于进水出水和试验用水的方便，还要*不能对试验造成影响。储水箱可以设计成高度1000mm，宽度1000mm，深度600mm，使用砖石结构，内外瓷砖贴面，*不渗水，进、出水方便。

     实验室的墙面应使用不渗水的瓷砖贴面，贴面高度至少2500mm，墙面合适的位置安装*水，*漏电的供电装置，设备使用电源为AC 380V 三相五线。
     占用空间为深3000mm，宽4500mm，高3000mm。

五、结构设计简介

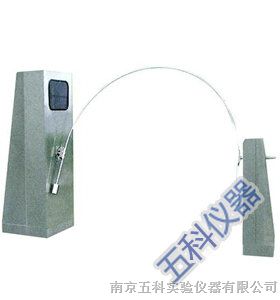

     摆管淋雨试验设备选用优质材料，使用国内目前**的数控*设备*成型。设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成。其中支架、回转台*护罩、控制台采用SUS304不锈钢发纹板制作。摆管立柱内部采用槽钢焊接，*在摆管摆动时不晃动；立柱包边材料采用不锈钢板制作，以便在进行水试验时不会使其生锈；设备的样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

     设备摆管由不锈钢管弯制，可以作±135度往返摆动，同时将控制在*流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。转动频率由变频器自动控制，角度可以调整，操作简单。样品架转台采用手动式升降装置，设计载重200公斤，并且可以水平方向360度旋转，转速由变频器自动控制，可以调整。整台设备设计合理，经久耐用。设备在*合*标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

     设备需配备的贮水池以供应试验所需摆管喷水之用。吸水电机将水池中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出。试验用水部分采用循环使用。敞开式摆管淋雨须考虑排水，使试验用水*排放，以不积水为佳。

六、随 机 资 料
l 说明书、电路图、合格证、保修卡；
l 操作方法、注意事项、出货基本配件、维修保养事项；
设备使用条件
l 环境温度：5℃～＋32℃；
l 环境湿度：≤95%；（不结露）
l 电源要求：AC380（ ±10%）V/50HZ   三相五线制；
l 预装容量： 3KW；
