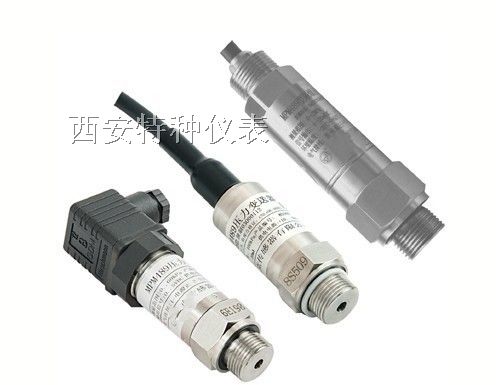

MPM489型压力变送器

MPM489压力变送器 档案

名称：压力变送器

型号：MPM489

特点;可测量表压，*压和密封参考压力

生产单位：西安云仪仪器仪表有限公司

销售电话：

MPM489型压阻式压力变送器是我公司研制生产的一种*点和满量程输出可以调校的压阻式压力变送器。它选用高稳定性和高*性的压阻式压力传感器和*的变送器*电路，整体性能稳定*。广泛适用于石油、化工、电力、水文、地质等行业的流体压力的检测和控制。

产品特点

·性能*，*使用方便
·具有短路保护和反*性保护
·可测量表压、*压和密封参考压力
·本质*型产品，*合*GB3836.4标准的ExiaⅡ*6的要求
·船用型产品*合CCS《钢制海船入级规范》（2006）的要求
·产品已取得CE和RoHS

性能参数

变送器与外部电路通过DIN43650**爆插头座进行电气连接。

插脚的端子定义如下：

插脚	二线	三线
1	电源正：+V	正电源：+V
2	信号：+OUT	公共端：GND
3	空	信号：+OUT













电缆颜色	二线	三线
黑色	电源正：+V	电源正：+V
红色	电源负：0V	输出正：+OUT
白色	空	公共端：GND



选型指南

MPM489	型压阻式压力变送器
	量程	测量范围-0.1…0～0.01…100MPa
	[0～X]kPa或MPa	X：实际测量量程
		代号	输出信号
		E	4～20mADC
		F	1～5VDC
		J	0～5VDC
			代号	结构材料
				隔离膜片	接口	壳体
			22	不锈钢316L	不锈钢	不锈钢
			25	钽	不锈钢	不锈钢
			35	钽	哈氏合金	不锈钢
				代号	附加功能
				B1	接插件电气连接
				P	齐平膜片型，可供量程0～70kPa…35MPa
				M3	3 1/2位LCD数显表头
				M4	3 1/2位LED数显表头
				i	本安*爆型ExiaⅡ*6
				T	船用产品
				C1	M20×1.5外螺纹压力接口，端面密封
				C3	G1/2外螺纹压力接口（适用P型）
				C5	M20×1.5外螺纹压力接口，水线密封
				G	表压型
				S	密封表压型
				A	*压型
MPM489	[0～100kPa]	E	22	B1C5G	完整的型号规格

选型提示
1、选型时请注意被测介质要与产品与介质相接触的部分相兼容。
2、若需要订购非标准或*要求的产品，请与本公司商洽并在订单上注明。
3、订货时请注意*爆型产品和船用产品不包含数显表头M3、M4。
4、隔爆型产品无0～5VDC输出形式。
