概述

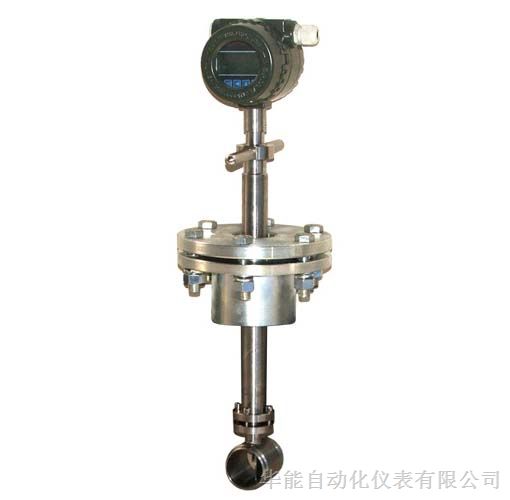

HNLUCB型*式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械*件,因此*性高,维护量小。仪表参数能长期稳定。*式涡街流量计采用压电应力式传感器,*性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较*、理想的流量仪表。。
HNLUCB型*式涡街流量计*爆型,*合GB3836-83《*性环境用*爆电气设备》的有关规定,*爆标志为ExdIIBT6。
工作原理:
*式涡街流量计按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,*大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
仪表特点:
1、可测量蒸汽,气体,液体的体积流量和质量流量;
2、无机械运动部件,测量精度高,结构紧凑维护方便;
3、压力损失小,量程范围宽;范围度达1:25;
4、采用消扰电路和*振传感头;
5、采用消扰电路和*振传感头,使仪表具有**环境振动性能;
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m);
技术参数:
公称通经(mm) |
250~1500 |
仪表材质 |
1Cr18Ni 9Ti |
公称压力(Mpa) |
PN1.6Mpa;PN2.5Mpa |
被测介质温度(℃) |
-40~+250℃ |
环境条件 |
温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa |
精度等级 |
示值的±2.5% |
量程比 |
1:10;1:15 |
阻力损失系数 |
Cd<2.6 |
输出信号 |
传感器:脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
供电电源 |
传感器:、+24VDC |
信号传输线 |
KVVP3×0.3(三线制),2×0.3(二线制) |
传输距离 |
≤500m |
信号线接口 |
内螺纹M20×1.5 |
*爆等级 |
ExdIIBT6 |
*护等级 |
IP65 |
允许振动加速度 |
1.0g |
型号及功能选择
代号 |
口径 |
|
||||
020 |
200mm |
|
||||
025 |
250mm |
|
||||
030 |
300mm |
|
||||
035 |
3500mm |
|
||||
040 |
400mm |
|
||||
045 |
450mm |
|
||||
050 |
500mm |
|
||||
-------- |
-------- |
|
||||
200 |
2000mm |
|
||||
|
代号 |
功能1 |
||||
N |
无温压补偿 |
|||||
Y |
有温压补偿 |
|||||
|
代号 |
输出型号 |
||||
F1 |
4-20mA输出(二线制) |
|||||
F2 |
4-20mA输出(三线制) |
|||||
F3 |
RS485通讯接口 |
|||||
|
代号 |
被测介质 |
||||
J1 |
液体 |
|||||
J2 |
气体 |
|||||
J3 |
蒸汽 |
|||||
|
代号 |
功能2 |
||||
E |
2.5级 |
|||||
T1 |
常温 |
|||||
T2 |
高温 |
|||||
T3 |
蒸汽 |
|||||
P1 |
1.6MPa |
|||||
P2 |
2.5MPa |
|||||
P3 |
4.0MPa |
|||||
D1 |
内部3.6V供电 |
|||||
D2 |
DC24V供电 |
|||||
B1 |
不锈钢 |
|||||
B2 |
碳钢 |
相关产品:气体涡街流量计,蒸汽涡街流量计
