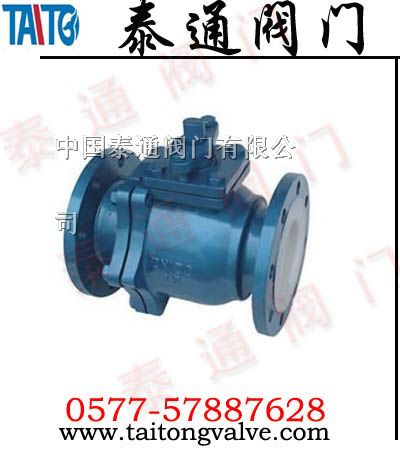

Q41F46
泰通
企业名:中国泰通阀门有限公司
类型:生产企业
电话: 0577-57887628
手机:13868611977
联系人:甘先生
邮箱:1270863939@qq.com
地址:浙江温州浙江省温州市永嘉县瓯北镇五星工业区
衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用*的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门**泄漏;球体与阀杆铸为一体,*了由于压力变化引起阀杆冲出承压件内的可能性,根本*使用中的*性;采用全塑料衬里工艺,耐介质的强腐蚀。 Q41F46衬氟球阀性能参数
型号 Q41F46-10 Q41F46-16 Q41F46-10C Q41F46-16C 工作压力(MPa) 1.0 1.6 1.0 1.6 适用温度(℃) -10~150 -20~150 适用介质 腐蚀性介质 材料 阀体 铸铁内衬聚四氟乙烯 铸钢内衬聚四氟乙烯 球体 铸钢外包聚四氟乙烯 密封圈 增强聚四氟乙烯 聚四氟乙烯 填料 聚四氟乙烯
驱动
衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。
特点
1.采用氟塑料衬里层的球阀,具有*高的化学稳定性,适用于任何强腐蚀性化学介质;
2.采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便便于管路系统在通球扫线和管路维护。
用途
衬氟球阀为控制各种强腐蚀性介质的启闭而进行的*设计,广泛使用于石油,化工,染化,农药,制酸制碱等行业,是目前*腐阀门*理想的选择.
基本型号:
Q41FA-10/16、Q41F46-10/16、Q41F40-10/16、Q41F2-10/16、 Q41PO-10/16、Q41J(X)-10/16、Q41FA-150Lb、Q41F46-150Lb、 Q41F40-150Lb、Q41F2-150Lb、Q41PO-150Lb、Q41J(X)-150Lb Q641F46、Q941F46、Q41FS、Q41F-6S。
设计制造规范:
GB/T12237 API608 API 6D GB/T12221 ANSI B16.10 GB/T13927 API 598 GB/T13927 API 598
结构特点
衬氟球阀门结构为全通径浮动球式(二段式)和全通径固定球式(三段式),主要用于截断或接通管路中的腐蚀性介质,并可用于流体的调节与控制,与其它阀类相比,有如下特点:
1.流体阻力小,衬里球阀内壁光滑,流道通畅是*阀类中流体阻力*小的一帧?/SPAN>
2.开关*、方便,*将球体旋转90°,便完成开户和关闭动作。
3.采用*模压工艺,将衬里材料衬于阀门壳体内壁,能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合,密封性好,*了*泄漏。 4.可配置气动、电动、液动等多种驱动装置,实现远距离控制和自动化操作。
5.球体与阀杆融为一体,消除了转动角差,*了因压力变化引起阀杆冲出体外的危险,*了使用的*性、*性。
Q41F46衬氟球阀主要外形和连接尺寸
公称通径 |
PN1.6(MPa)主要外形尺寸和连接尺寸(mm) |
参考值 |
重量 | |||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
㎏ |
15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
4 |
20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
4.5 |
25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
150 |
5.5 |
32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-Φ18 |
130 |
180 |
7 |
40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
135 |
200 |
9 |
50 |
200 |
160 |
125 |
100 |
3.5 |
20 |
4-Φ18 |
140 |
220 |
15 |
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
145 |
280 |
17 |
80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-Φ18 |
205 |
320 |
30 |
100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
230 |
380 |
40 |
125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
252 |
500 |
60 |
150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
283 |
600 |
75 |
200 |
400 |
335 |
295 |
265 |
5 |
30 |
8-Φ23 |
325 |
750 |
130 |
250 |
450 |
405 |
355 |
320 |
5 |
34 |
12-Φ26 |
370 |
900 |
210 |
订货须知:
一、①Q41F46衬氟球阀产品名称与型号②Q41F46衬氟球阀口径③Q41F46衬氟球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F46衬氟球阀型号,请按Q41F46衬氟球阀型号直接向我们泰通销售部订购。
三、当使用的场合*重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们泰通的阀门为您审核把关。
