G45J直流式衬胶隔膜阀的详细资料：

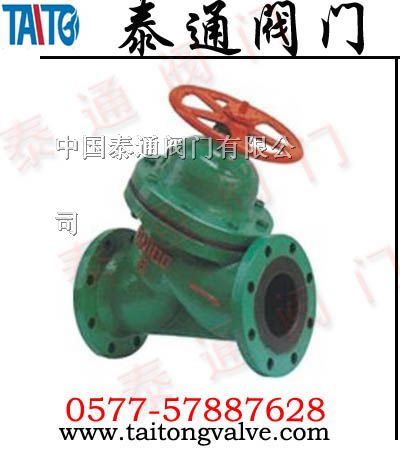

产品名称：G45J直流式衬胶隔膜阀

产品特点：设计与制造：GB122239 结构长度：GB12221、*1688 法兰连接尺寸：GB4216、*78 G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮

G45J直流式衬胶隔膜阀用途：

本阀*于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)
压力等级：PN0.6、1.0、1.6

G45J直流式衬胶隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢手轮：铸铁

G45J直流式衬胶隔膜阀测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN(Mpa)
阀体：PN×1.5
密封：PN×1.1

G45J直流式衬胶隔膜阀结构特点：

隔膜阀是一种*形式的截止阀；
1、弹性密封的开闭件，*没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆*件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

G45J直流式衬胶隔膜阀主要尺寸及重量：



公称通经		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)		PN1.0MPa						PN1.6MPa
15	1/2	125	80	55	40	2	12	4-φ12	95	65	45	2	14	4-φ14
20	3/4	135	90	65	50	2	14	4-φ12	105	75	55	2	16	4-φ14
25	1	145	100	75	60	2	14	4-φ12	115	85	65	2	16	4-φ14
32	5/4	160	120	90	70	2	16	4-φ14	135	100	78	2	18	4-φ18
40	3/2	180	130	100	80	3	16	4-φ14	145	110	85	3	18	4-φ18
50	2	210	140	110	90	3	16	4-φ14	160	125	100	3	20	4-φ18
65	5/2	250	160	130	110	3	16	4-φ14	180	145	120	3	20	4-φ18
80	3	300	185	150	125	3	18	4-φ18	195	160	135	3	22	4-φ18
100	4	350	205	170	145	3	18	4-φ18	215	180	155	3	22	8-φ18
125	5	400	235	200	175	3	20	8-φ18	245	210	185	3	24	8-φ18
150	6	460	260	225	200	3	20	8-φ18	280	240	210	3	24	8-φ23
200	8	570	315	280	255	3	22	8-φ18	335	295	265	3	26	8-φ23
250	10	680	370	335	310	3	24	12-φ28	390	350	320	3	28	12-φ23
300	12	790	435	395	362	4	24	12-φ23	440	400	368	4	28	12-φ23



订货须知：

一、①G45J直流式衬胶隔膜阀产品名称与型号②G45J直流式衬胶隔膜阀口径③G45J直流式衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定G45J直流式衬胶隔膜阀型号，请按G45J直流式衬胶隔膜阀型号直接向我们泰通销售部订购。
三、当使用的场合*重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们泰通的阀门为您审核把关。
