增量编码器，快速组装二通道和三通道光学编码器,HEDS-5540#H14 原装假一罚十

型号/规格：

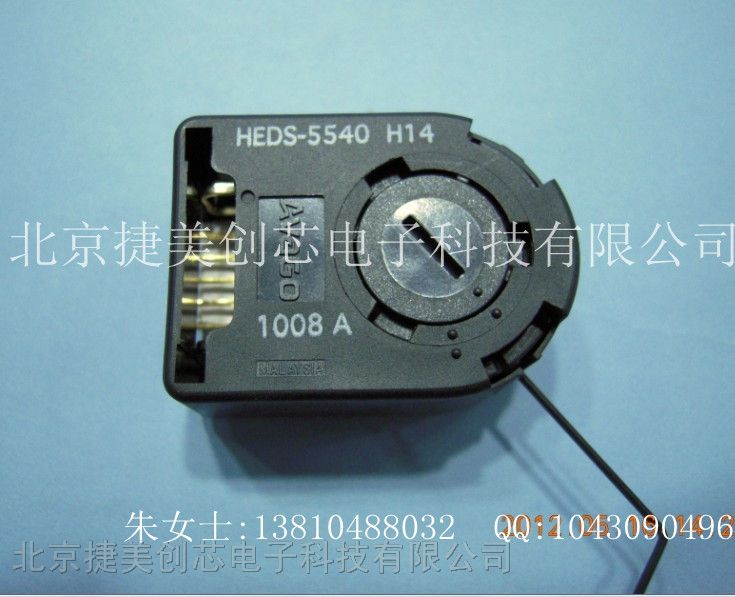

HEDS-5540#H14
品牌/商标：
AVAGO
PDF资料：
点击下载PDF

发布询价信息

相关产品

VIP会员第 12 年

企业名：深圳市捷美创芯电子科技有限公司

类型：贸易/代理/分销

电话： 0755-82760193

手机：13810488032

联系人：朱小姐

QQ：

邮箱：bjjmcx@sina.com

地址：广东深圳深圳市福田区中航路新亚洲二期N1B175

产品分类

电源IC(2)
∟ 稳压IC(2)
二极管(14)
∟ 贴片/片式/SMD二极管(1)∟ 稳压二极管(1)∟ 快/超快/特快恢复二极管(5)∟ 瞬态(变)抑制二极管(2)∟ 肖特基二极管(1)∟ 旋转二极管(1)∟ 其他二极管(3)
三极管(7)
∟ 贴片/片式/SMD三极管(1)∟ 功率三极管(6)
场效应管MOSFET(3)
∟ MOSFET(1)∟ 其他场效应管模块(2)
可控硅IGBT(1)
∟ 双向可控硅(晶闸管)(1)
单片机(2)
∟ 单片机仿真器(1)
电容器(14)
∟ 贴片(片式/SMD)电容(5)∟ 钽电解电容(5)∟ 安规电容(1)∟ 超级(法拉/黄金)电容(1)∟ 独石(层积)电容(1)∟ 其他电容(1)
电阻器(7)
∟ 贴片/片式电阻(3)∟ 碳膜电阻(2)∟ 水泥电阻(1)∟ 精密电阻(1)
电感器(7)
∟ 贴片电感(6)∟ 磁珠/磁环（环型）电感(1)
电位器(9)
∟ 实芯电位器(1)∟ 单圈、多圈电位器(6)∟ 其他电位器(1)
电源/稳压器(8)
∟ 模块电源/电源模块(3)∟ 开关电源(1)∟ 电源适配器(4)
石英晶体器件(10)
∟ 贴片晶振(4)∟ 晶振(普通)(6)
连接器/接插件(35)
∟ 圆形连接器(1)∟ PCB连接器(2)∟ 线对线连接器(1)∟ 电脑连接器(2)∟ USB连接器(2)∟ D-SUB(VGA)连接器(1)∟ 视频/音频信号连接器(1)∟ 汽车连接器(1)∟ 光纤连接器(8)∟ 航空连接器(4)∟ 端子台(5)∟ 接线座(柱)(1)∟ 端子(1)∟ 插针(座)(1)∟ 其他连接器(3)
开关(6)
∟ 轻触开关(2)∟ 微动开关(1)∟ DIP/拨码开关(1)∟ 温控/温度开关(2)
传感器(8)
∟ 光学传感器(1)∟ 霍尔传感器(1)∟ 温(湿)度传感器(4)∟ 光纤/激光传感器(1)
保险丝(13)
∟ 玻璃管保险丝(5)∟ 陶瓷管保险丝(1)∟ 自恢复保险丝(6)∟ 熔断保险丝(1)
变压器(2)
∟ 网络变压器(2)
继电器(5)
∟ 信号继电器(1)∟ 中间继电器(2)∟ 继电器模组(1)∟ 其他继电器(1)
电声(扬声器)配件(2)
∟ 其它电声(扬声器)配件(2)
印刷线路板(7)
∟ 单面线路板(6)∟ 双面/多层线路板(1)
电线电缆(2)
∟ 高温线(1)∟ 护套线(1)
光电子/光纤/激光(89)
∟ 光纤/光缆(9)∟ 光纤收发器(65)∟ 光纤跳线/尾纤(1)∟ 光纤连接器(11)
LED(2)
∟ LED室内照明灯具(1)∟ 其它LED相关产品（服务）(1)
显示屏/显示器件/配件(1)
∟ 其他显示器件(1)
编码器(13)
∟ 光电编码器(3)∟ 其他编码器(10)
PCB生产线制造设备(1)
∟ PCB通用测试机(1)
仪器/仪表(3)
∟ 其他未分类(3)
电子材料(1)
∟ 其它电子原辅材料(1)
五金/工具(9)
其他未分类(29)

新品上架

商品信息 更新时间：2012-07-31

HEDS-5540#H14 产品描述

快速组装二通道和三通道光学编码器

HEDS-5500/5540、HEDS-5600/5540 和 HEDM-5500/5600 为高性能低成本的二通道和三通道光学增量型编码器，这些编码器强调高可靠性、高分辨率，并且容易组装。

每个编码器包含带透镜 LED 光源、具备检测器和输出电路的集成电路，以及在发射器和检测器间旋转的码盘，HEDS-5500/5600 和 HEDM-5500/5600 输出为两个正交方波，HEDS-5540 和 5640 在两个正交通道外还提供第三个索引通道输出，索引输出为 90 电子度，为由码盘每旋转一圈产生的高电平作动索引脉冲。

HEDS 系列采用金属码盘，HEDM 系列则使用塑胶码盘达到 1,024CPR 的分辨率。HEDM 系列未提供三通道索引输出。

这些编码器可以快速简单地安装到电动机上，对于较大轴径的电动机，HEDM-5600 和 HEDS-5600/5640 提供有外部安装耳座。

正交信号和索引脉冲可以通过 0.1 英寸中心分隔的五个 0.025 英寸方型引脚连接。

目前提供有 96 到 1,024CPR 间的标准分辨率产品，如需其他分辨率，欢迎洽询 Avago。
