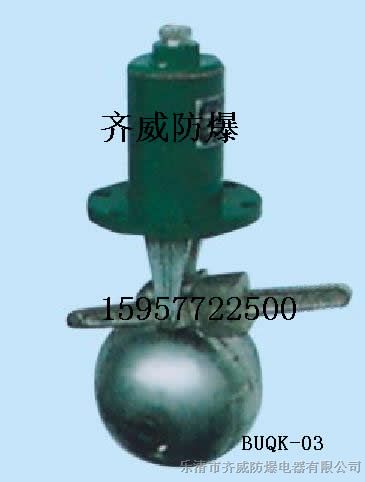

【BUQK-03*爆浮球液位控制器】

【BUQK-02*爆浮球液位控制器】

【BUQK-01*爆浮球液位控制器】



BUQK-01*爆浮球液位控制器,BUQK-01/BUQK型*爆浮球液位控制器主要用于工厂企业环境中可燃气体或易燃液体的蒸汽，控制器的触点可作为信号报警装置或电动泵二位式液位自动控制的目的。

二、主要技术指标

型号	UQK-01	UQK-02	UQK-03	BUQK-01	BUQK-02	BUQK-03
*爆等级
介质压力	1MPa	1MPa	1MPa	1MPa	1MPa	1MPa
介质温度	150℃
动作界限(mm)	10	25～550	8～1000	10	25～550	8～1000
整定方式	不可调	有级可调	无级可调	不可调	有级可调	无级可调
安装方式	水平	水平	垂直	水平	水平	垂直
电源及触头容量	AC220V 220VA DC100V 150VA

"



二：用途



  UQK型浮球液位控制器适用于工业生产过程中敞开或承压容器内液位的控制。当液位到*低*限时，继电器触点可作为信号报警装置或电动泵等线路中的开关。

三：技术数据

1：

型号	动作界限（毫米）	整定方式	安装方式
BUQK-01	10	不可调	水平
BUQK-02	25~550	有级调整	水平
BUQK-03	8~1000	无级调整	垂直

2：工作压力：1MPa（铜），0.3MPa（铝）

3：工作温度：150摄氏度

4：电源及触点容量：交流220V,220VA

                   直流100V,150W

5：重量：4－6公斤

6：外形尺寸（如图六）

四：结构原理

 UQK型浮球液位控制器由互为隔离的浮球组和触头组成二大部分组成，经由浮球感受液位的变化，能过磁力轴的传动，实现对液位的报警和控制。

  动作过程如下:（参见图五）

  当被测液位升高或降低时，浮球（1）随之升降，使其端部的磁钢（2）上下摆动，通过磁力推斥安装在外壳（3）内相同磁*的磁钢（4）上下摆，其另一端地动触头（5）便在静触头1-1及2-2间连通或断开，随即在电路中的信号装置发出光或声的信号，启闭电动泵供液或放液。浮球在随液位升降时，只有在期处于动作范围上，下个*大位置时，动触头才会在静触头1-1及2-2部连通或断开，随即以出信号，而在升 降动作过程中间，并无信号产生。

  控制器的浮球由IC718N19不锈钢制成，外壳及盖采用玻璃纤维填充的增强塑料制成，其作部分则由铜质等材料制成。

   控制器的浮球动作部分与触头组是互为隔离的，因此避免了一般液位仪器容易渗漏的缺陷。

型号含义

适用范围
1. 1区、2区危险气体场所；
2. ⅡA、ⅡB类T1-T4组*性气体或蒸气场所。
技术特点
1. 产品由内装触点的隔爆壳体与浮球二大部分组成, 浮球受液位的变化通过磁力轴的摆动,实现对液位 的报警控制;
2. 隔爆壳体为铸铝合金铸造成型，表面喷塑;浮球为 Gr18Ni9不锈钢制成;
3. 浮球的动作部分与触头的隔离可避免液位控制器的渗漏。
主要技术参数

外形及安装尺寸
